[求助] 发动机的外特性曲线

[复制链接]

zx19880106

该用户从未签到
发表于 13-10-2011 16:08:24 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师


本帖最后由 zx19880106 于 13-10-2011 16:29 编辑

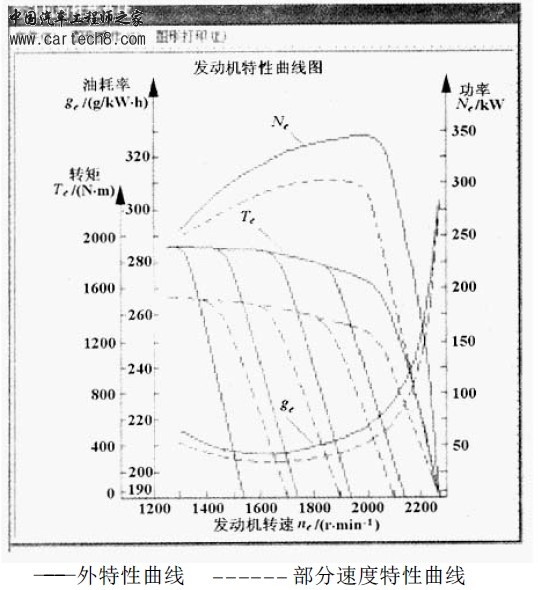

如图所示的扭矩特性曲线中 我想问的是那几条差不多平行的斜线是怎么回事（包括实线和虚线），我只知道虚线是部分负荷特性曲线。
发动机

评分

参与人数 1积分 +3 收起 理由
清雅轩 + 3 样板主题【论坛口号→知无不言，言无不尽】

查看全部评分

相关帖子

大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报


swpplt

该用户从未签到
发表于 14-10-2011 14:45:10 | 显示全部楼层
很明显，实线和虚线类型相似，那是因为实线为内燃机外特性，也就是柴油机的油门固定在标定位置，或者汽油机的节气门全开时得到的速度特性；油量低于标定位置或节气门部分开启是称为内燃机部分特性曲线，即虚线部分。由于外特性反应内燃机所能达到的最高动力性能，确定最大功率或标定功率，最大转矩，故上图实线均为该内燃机的极限值，虚线都被包含在内。  平行线主要为不同转速下得到的转矩曲线。

评分

参与人数 1积分 +4 收起 理由
清雅轩 + 4 回帖有奖【论坛口号→知无不言，言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报


zx19880106

该用户从未签到
 楼主| 发表于 14-10-2011 15:17:32 | 显示全部楼层
swpplt 发表于 14-10-2011 14:45
很明显，实线和虚线类型相似，那是因为实线为内燃机外特性，也就是柴油机的油门固定在标定位置，或者汽油机 ...

发动机的转矩特性曲线就是节气门开度一定时，改变发动机的转速得来的啊 ，你说的平行线怎么会是不同转速得来的啊   那个平行的直线部分应该是发动机的调速特性阶段  我想问的是为什么会有这么多条调速特性呢
回复 支持 反对

使用道具 举报


zx19880106

该用户从未签到
 楼主| 发表于 14-10-2011 18:08:59 | 显示全部楼层
swpplt 发表于 14-10-2011 14:45
很明显，实线和虚线类型相似，那是因为实线为内燃机外特性，也就是柴油机的油门固定在标定位置，或者汽油机 ...

你说的是对的  那个平行线就是不同转速下的调速特性  可以看成是调速手柄在不同位置是的调速特性
回复 支持 反对

使用道具 举报


yong0436

该用户从未签到
发表于 14-10-2011 22:54:20 | 显示全部楼层
真正的外特性线图表上比这还要密，间隔还要小，多少平行线是根据工况点的需求将你需要的试验数据都画上去，速度间隔越小你的数据越多，如果是增压发动机还要把增压器的特性曲线画上去，确定发动机的高效区，进行发动机匹配标定。

评分

参与人数 1积分 +3 收起 理由
清雅轩 + 3 回帖有奖【论坛口号→知无不言，言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报


xuxiaoming

该用户从未签到
发表于 8-2-2012 13:59:40 | 显示全部楼层
我也一直在学习这方面的知识。对该曲线的了解不太深
回复 支持 反对

使用道具 举报


wangxm2046

该用户从未签到
发表于 19-2-2012 09:38:03 | 显示全部楼层
内燃机学上有详细的介绍
回复 支持 反对

使用道具 举报


hhzone110

该用户从未签到
发表于 20-2-2012 15:51:01 | 显示全部楼层
平行线是不同档位时的外特性曲线，和部分速度曲线
