13张电机工作原理动图

文章作者头像
发布:liuxianglong 来源:
PostTime:23-8-2019 13:15
电机就是一种将电能与机械能相互转换的电磁机械装置。电机一般有两种应用形式:第一种是把机械能转换为电能,称之为发电机;第二种是把电能转换为机械能,称之为电动机。电机运行原理基于电磁感应定律和电磁力定律。 ...

以下为文章全文:(本站微信公共账号:cartech8)


CQI(9,11,12,15,17,23)特殊工艺评估       Adams_car高级应用培训   振动噪声基本原理方法
美国/欧洲几何尺寸和公差(GD&T)培训    车身尺寸优化尺寸工程      汽车消声器设计,声学材料
大众,通用和福特对供应商期望和要求     汽车行业审核VDA6.X        高层,中层,基层培训

电机就是一种将电能与机械能相互转换的电磁机械装置。电机一般有两种应用形式:第一种是把机械能转换为电能,称之为发电机;第二种是把电能转换为机械能,称之为电动机。

电机运行原理基于电磁感应定律和电磁力定律。电机进行能量转换时,应具备能作相对运动的两大部件:建立励磁磁场的部件,感生电动势并流过工作电流的被感应部件。这两个部件中,静止的称为定子,作旋转运动的称为转子。定、转子之间有空气隙,以便转子旋转。

电磁转矩由气隙中励磁磁场与被感应部件中电流所建立的磁场相互作用产生。通过电磁转矩的作用,发电机从机械系统吸收机械功率,电动机向机械系统输出机械功率。建立上述两个磁场的方式不同,形成不同种类的电机。

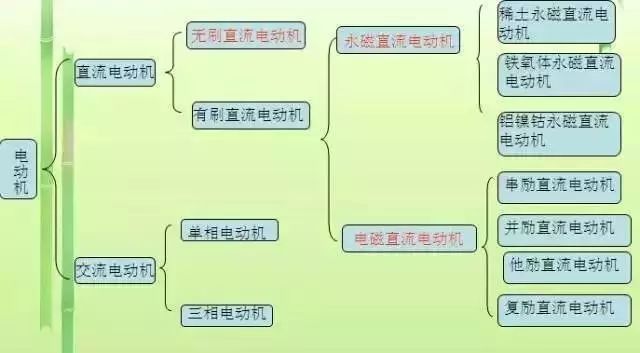

电机分类

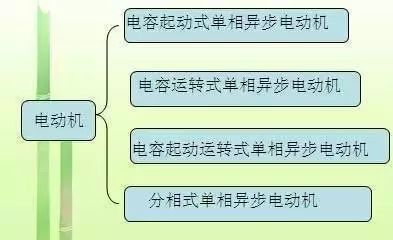

按工作电源种类划分

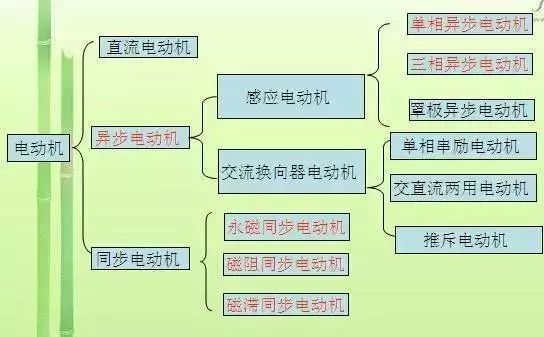

按结构和工作原理划分

按启动和运行方式划分

按转子的结构划分

借助动图,相信各位攻城狮们更容易了解各类型电机的工作原理。话不多少,直接上图!

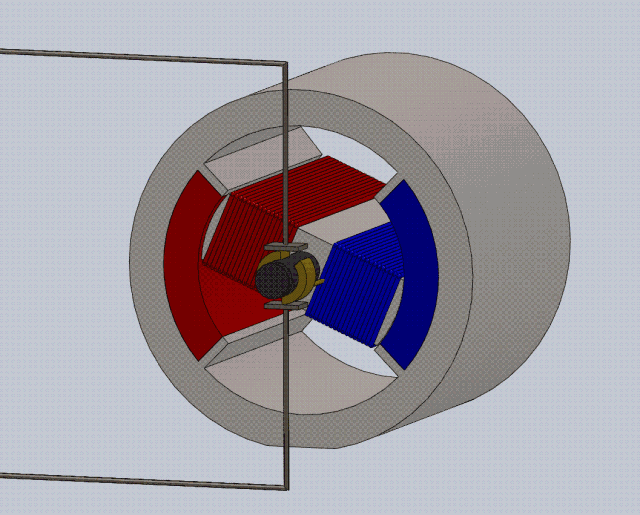

直流电机

交流电机

永磁电机

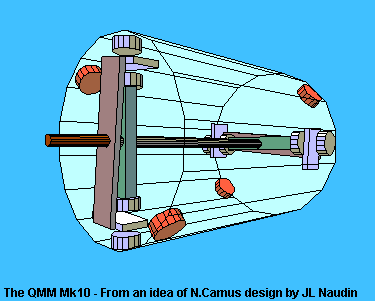

量子磁电机

单相感应电机

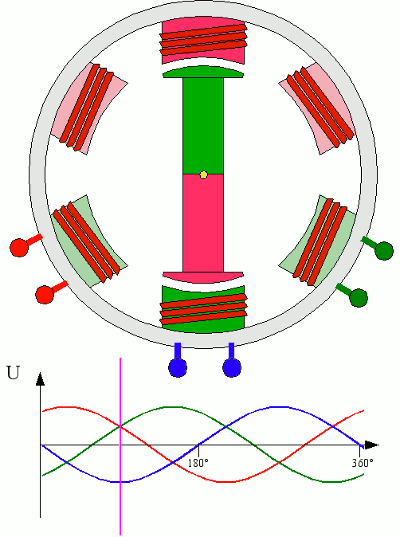

三相感应电机

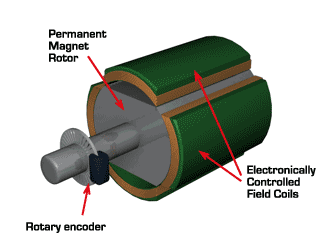

无刷直流电机

永磁直流电机

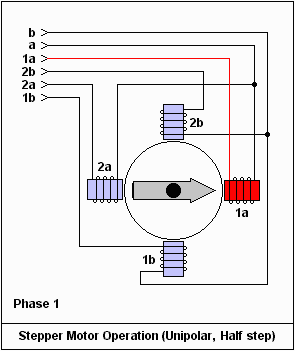

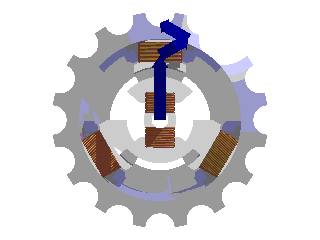

步进式电机

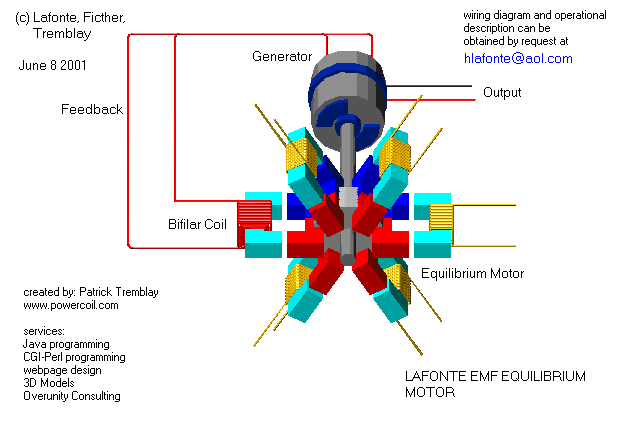

平衡式电机

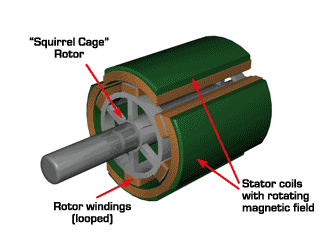

鼠笼式电机

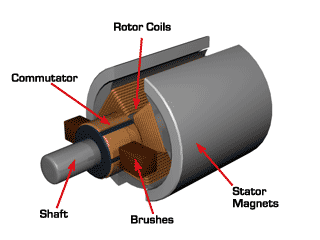

电机解剖图

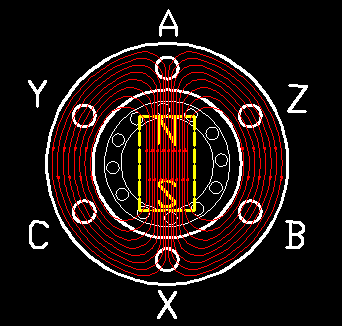

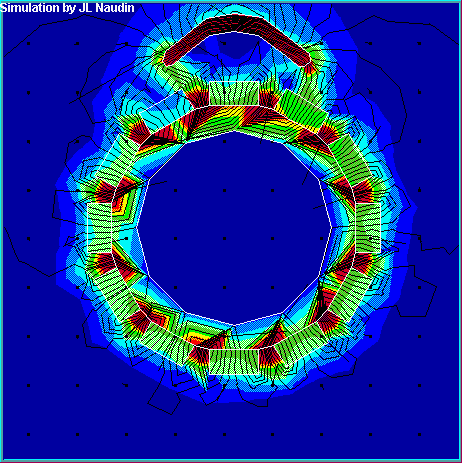

电机磁场变化图
