汽车行驶记录仪的数据传输设计

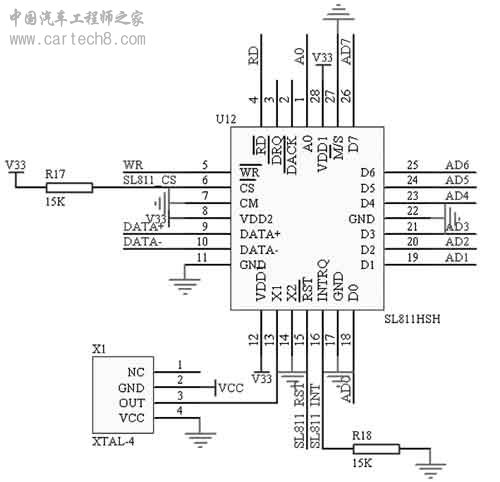

图3 USB-HOST芯片SL811的接口电路

　　电路设计中的注意事项

　　为了提高电路的可靠性和EMI特性，在电路板设计和布线的过程中应注意以下一些规则：在电源、地线之间加上去耦电容；尽量加宽电源、地线宽度，最好是地线比电源线宽；信号线布在电（地）层上；在大面积的接地（电）中，常用元器件的引脚与其连接，对引脚的处理需要进行综合的考虑；布线设计完成后，需检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合印制板生产工艺的需求。

　　方案验证

　　该设计方案已经在北京吉富通电子技术研究所生产的JJLY-03型汽车行驶记录仪、JJLY-05型智能汽车行驶记录仪（GPS记录仪）和JJLY-06型多功能汽车行驶记录仪（GPS-GPRS记录仪）等产品上得到应用。经验证，该方案可以满足汽车行驶记录仪对数据传输的要求，极大的提高了数据传输的速率和可靠性。
