巧妙利用数字锁相环测量汽车转速

4046的输出信号经计数器计数，数据锁存后，送给译码电路，译码输出驱动共阴极发光二极管，直接显示测量结果。

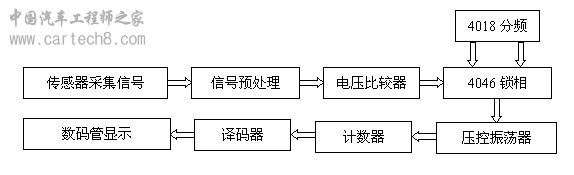

　　整个测量系统可用以下原理框图表示。

4 关键设计环节的仿真

本设计的关键环节是数字锁相环4046的锁相和压控振荡功能以及可变计数器4018的分频功能。电路设计与制版软件Protel 99内含一个功能强大的模/数混合信号仿真器，可进行瞬态分析， 显示电路节点的波形，从而验证设计的可行性。可利用此软件的仿真功能来分析4018和4046的功能以及在本设计中的应用。

　　4.1 4018的分频功能仿真

　　4.1.1 6分频的实现

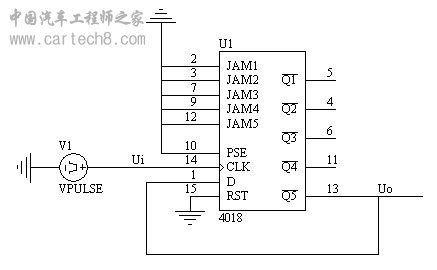

　　由以上分析可知道，只要把4018的6管脚输出接到1管脚DATA端，4018就成为六进制计数器，电路连接如图3所示。

　　仿真时，在4018的时钟CLK端加上频率为1M

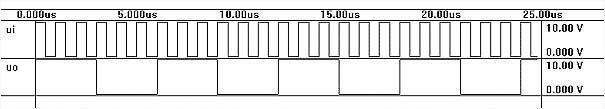

Hz的方波信号，观察输入信号Ui和输出信号Uo，波形图如图4所示，用软件所带测量光标测量两个信号的频率，Ui的频率恰为Uo的频率的6倍，用4018成功地实现了输入信号的6分频。

　　4.1.2 4分频与3分频的实现

　　只要把4018芯片的4管脚接到1管脚DATA端，就可对输入时钟信号进行4分频，把第4和第5管脚相与后再接到1管脚DATA端，就可对输入时钟信号进行3分频，相应的电路连接图和仿真波形不再赘述。

4.2 4046的锁相功能和压控振荡功能仿真

　　4.2.1 4046的锁相功能仿真

4046 内部有两个相位比较器，本设计中使用相位比较器2，把信号输入端（14管脚）的信号与比较输入端（3管脚）的信号进行相位比较，将相位差转化为脉冲信号输 出，此信号经过低通滤波器滤波，作为压控振荡器的输入信号，只要14管脚和3管脚的信号相位差恒定，压控振荡器的输入信号就为定值，压控振荡器的输出信号 频率就为14管脚信号频率的倍数。实际电路连接图如图5所示。

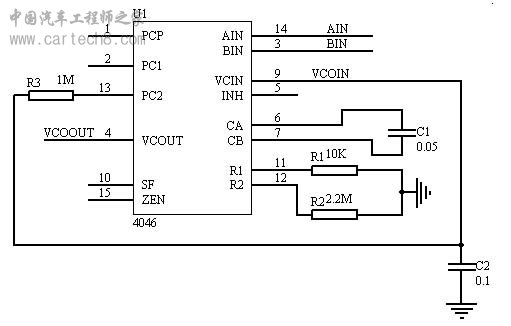

　　图5中，经传感 器采集并预处理过的信号从信号输入端（14管脚）输入，压控振荡器的输出信号（4管脚）经4018分频后反馈至比较信号输入端（3管脚），鉴相后的信号从 相位比较器2（13管脚）输出，此信号经低通滤波处理后送给压控振荡器输入端（9管脚），输出信号频率由压控振荡器输入信号和6、7管脚间的电容C1和 11、12管脚上的电阻R1、R2决定。

　　对4046的锁相功能进行仿真时，从 14管脚输入频率为60Hz，高电平为电源电压（10V），占空比为1/4的矩形波信号，从3管脚输入频率为60Hz，高电平为电源电压（10V），占空 比为1/2的矩形波信号，二者的相位差是恒定的，从相位比较器2输出的信号滤波后成为直流信号，送给压控振荡器输入端，相应的仿真波形图如图6所示。

　　由上图可以看出，当输入信号和比较信号的相位差保持恒定时，鉴相后的信号经低通滤波处理后为直流信号，此信号控制压控振荡器的输出信号频率。

　　4.2.2 4046的压控振荡功能仿真

当外围参数确定后，4046的压控振荡器输出信号频率取决于VCO IN端的直流信号大小。通过设置不同的输入直流信号电压，观察输出信号波形。所采用的电路连接图如图7所示。

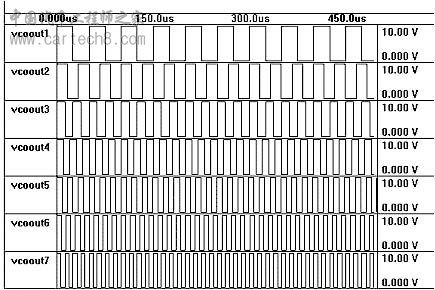

　　分别给VCO IN端加上1.0～7.0V的直流电压，观察VCO OUT端的输出信号波形，所得波形图如图8所示。

　　通过测量光标测量各输出信号的周期，再转换成频率，所得波形频率与输入直流电压的关系如表1所示。

　　通过以上波形显示和测量数据可以得出以下结论，压控振荡器的输出信号频率与输入电压具有很好的线性关系，输出信号频率超出音频范围。

　　5 结束语

　　本设计运用数字锁相芯片具有的锁相和压控振荡功能，产生高频振荡，驱动可变计数器进行不同分频，产生的与汽车转速成正比的信号经计数、译码后显示测量结果。配以合理的传感器采集信号，可用于不同汽缸的汽车转速的测量，具有一定的实用价值和应用前景。
