车身大灯开关电气图识图

whysylvia · 发表于 21-5-2014 14:19:41

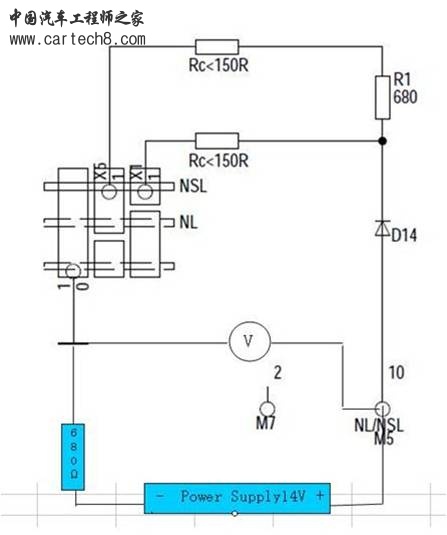

各位前辈好，最近用到车身控制器的电气特性，有个大灯开关的原理图看不懂，尤其左侧方形的部分是什么符号，求高手指教一下，两个档位是如何导通的，感激不尽！

“当前雾灯置于NL档时，二极管导通压降一般 1V左右，其中R1=680Ω,Rc <150R实际是导线直接连通的；后雾灯的NSL档时，二极管导通，信号接地。”

IMcainiao · 发表于 19-8-2014 10:41:03

左侧五个竖着的方框应该是开关的静触点。横着的虚线方框是开关的滑动触点。当虚线方框在最下面的时候，连通的是五个竖着方框中左、中下、右下这三个触点。看图可知，此时从电源正极到负极是断开的。当虚线方框在中间的时候，连通的是五个竖着方框中左、中上、右下三个触点。看图可知，此时从电源正极到负极的回路是通过上面的Rc，下面的Rc连接的触点依然是断开的。当虚线方框在上面的时候，连通的是五个竖着方框中左、中上、左上三个触点。看图可知，此时电源从正极到负极的回路是同时通过上面的Rc和下面的Rc的。

kanzhepao · 发表于 7-6-2014 16:07:49

不清楚，路过帮等

汽车电子科技 · 发表于 23-8-2014 12:54:35

没看明白坐等高手解答

金陈灏嘉 · 发表于 28-8-2014 11:13:19

3楼正解啊

whysylvia · 发表于 31-8-2014 01:33:28

IMcainiao 发表于 19-8-2014 10:41
左侧五个竖着的方框应该是开关的静触点。横着的虚线方框是开关的滑动触点。当虚线方框在最下面的时候，连通 ...

非常感谢！！

这样的话正好也解释了先NL灯亮，后两者同时亮！

whysylvia · 发表于 31-8-2014 01:40:06

IMcainiao 发表于 19-8-2014 10:41
左侧五个竖着的方框应该是开关的静触点。横着的虚线方框是开关的滑动触点。当虚线方框在最下面的时候，连通 ...

项目都做完了，终于等到回复的了，呵呵

听你这么一说其实也挺简单的，当时怎么也没看明白~~~

auto_leejie · 发表于 16-1-2016 13:52:24

新手有几个比较低级的问题，请高手赐教。控制逻辑可以理解为这样吗：当NL连接时，BCM接收一个信号点亮前雾灯；当NSL连接时，BCM又接收到另外一个信号，然后同时点亮前雾灯和后雾灯，可以这样理解吗？另外BCM接收到的是电流信号还是占空比信号？清大神解答。谢谢了。

auto_leejie · 发表于 16-1-2016 13:53:01

IMcainiao 发表于 19-8-2014 10:41
左侧五个竖着的方框应该是开关的静触点。横着的虚线方框是开关的滑动触点。当虚线方框在最下面的时候，连通 ...

新手有几个比较低级的问题，请高手赐教。控制逻辑可以理解为这样吗：当NL连接时，BCM接收一个信号点亮前雾灯；当NSL连接时，BCM又接收到另外一个信号，然后同时点亮前雾灯和后雾灯，可以这样理解吗？另外BCM接收到的是电流信号还是占空比信号？清大神解答。谢谢了。
