一文读懂新能源电动汽车绝缘耐压测试规范
“在电动汽车高压系统的安全保障体系中，绝缘耐压测试是关键环节之一。它直接关系到车辆运行过程中是否存在电击、短路等安全风险，是衡量高压部件及整车电气安全性能的核心标准。”本文将基于现行行业标准，从标准依 ...
以下为文章全文：(本站微信公共账号:cartech8)
汽车零部件采购、销售通信录 填写你的培训需求，我们帮你找 招募汽车专业培训老师
| “ 在电动汽车高压系统的安全保障体系中，绝缘耐压测试是关键环节之一。它直接关系到车辆运行过程中是否存在电击、短路等安全风险，是衡量高压部件及整车电气安全性能的核心标准。” 本文将基于现行行业标准，从标准依据、试验目的、核心要求、实施方法等维度，全面拆解电动汽车绝缘耐压测试规范，为行业从业者及相关人士提供清晰指引。 一、核心标准依据绝缘耐压测试的开展需严格遵循现行有效标准，且需关注标准版本更新，确保测试合规性。同时，标准的征求意见稿与编制说明具有重要参考价值，可帮助理解条款调整逻辑、依据及行业发展趋势，提前预判标准变化。关键参考标准GB/T 16935.1-2023：明确耐压试验类型（冲击电压试验、交流工频电压试验、直流电压试验）及适用场景；GB/T 18384.3-2015：规范电池管理系统、动力电池包等B级电压电路的耐压要求及绝缘防护逻辑；ISO 5474-3：规定高压回路与低压回路的隔离方式；LV 123：细化动力电池包关联部件的绝缘等级要求；专项部件标准：GB/T 37133-2025（高压连接系统）、GB/T 18488-2024（驱动电机系统）、GB/T 40432/GB/T 24347/GB/T 20234.1（OBC、DC/DC变换器、PTC等）、GB/T 22068-2025（电动压缩机）。全国标准查询网站：https://std.samr.gov.cn/，可查询标准最新版本及详细内容。二、耐压试验的核心目的耐压测试的核心是评估电气设备或电气元件在规定电压条件下，能否承受指定时长而不发生击穿、损坏。不同试验类型的具体目的有所区分：冲击电压试验：验证电气间隙和固体绝缘性能；交流工频电压试验：专注验证固体绝缘性能；直流电压试验：适用于纯直流电压应力场景，因固体绝缘对不同类型电压耐受性不同，需针对性测试。三、高压系统绝缘耐压核心要求电动汽车高压系统各部件需匹配对应电压等级，整车正常工况下不得出现击穿、拉弧等绝缘失效现象。以下是关键要求细则：1. 绝缘等级定义与适用场景基本绝缘：防止触及带电部件的初级保护，由绝缘材料实现； 双重绝缘：基本绝缘+附加绝缘构成的双层防护系统；  加强绝缘：单一绝缘系统，防电击保护等级等同于双重绝缘，厚度至少0.4mm。  2. 绝缘等级应用依据GB/T 18384.3-2015：B级电压电路（动力电池包所属电路）采用“基本绝缘+故障防护”逻辑；直接连接动力电池包的高压部件需用双重绝缘/加强绝缘，间接连接部件可通过基本绝缘+遮栏/外壳等防护；ISO 5474-3：高压与低压回路隔离需采用“双重绝缘/加强绝缘”“基本绝缘+电压限制”“基本绝缘+Y电容能量限制+稳态接触电流限制”三者之一；LV 123：直连动力电池包的部件（BMS、高压线束连接器）需达双重绝缘，非直连部件（空调压缩机、PTC加热器）至少满足基本绝缘+绝缘监测系统故障防护。3. 核心试验参数说明多数高压部件的耐压试验以“2Umax+1000V、50~60Hz、1min”为核心参数，合格判定标准为“无击穿/拉弧、漏电流合规”，参数设定依据如下：2Umax：模拟回路运行中可能出现的操作过电压（如开关通断、负载突变产生的瞬时高压，约为工作电压2倍）；+1000V：额外安全裕度，覆盖雷击过电压、电网波动等极端工况，补偿绝缘材料老化、环境湿度导致的绝缘性能下降；50~60Hz：工业工频标准，与电动汽车、电力系统实际运行电压频率一致，真实模拟正常工作状态下的电场分布和绝缘应力；1min：兼顾试验有效性与绝缘保护，时间过短无法暴露潜伏性缺陷（微小裂纹、气泡），过长易导致绝缘材料热击穿。4. 各高压部件专项要求电池管理系统/电池包：参照GB/T 18384.3-2015，需测试带电绝缘端子间、端子与导电壳体间（塑料外壳则为端子与包裹外壳的电极间）；高压连接系统：依据GB/T 37133-2025，导体与导体、导体与外壳、导体与屏蔽层、屏蔽层与外壳间需承受规定电压，漏电流符合标准要求；驱动电机系统：遵循GB/T 18488-2024；OBC、DC/DC变换器、PTC等：参照GB/T 40432、GB/T 24347、GB/T 20234.1，独立带电端口回路与地（外壳）间、无电气连接的带电端口回路间需满足耐压要求，持续1min无击穿和电弧，漏电流符合产品技术文件；电动压缩机：按照GB/T 22068-2025执行。四、耐压试验实施方法与注意事项1. 试验操作规范电压加载：需在5s内逐渐升高至规定值，避免电压跳变，防止瞬时冲击损伤绝缘结构，确保绝缘层平稳承受电场应力，保障数据精准； 试验时长：达到规定电压后持续1min；出厂试验中，可将1min持续时间替换为1s，但试验电压需为规定值的120%（依据NB/T33002、GB/T22068等标准）；前后检测：试验前后需测量绝缘电阻，确保测试准确性。

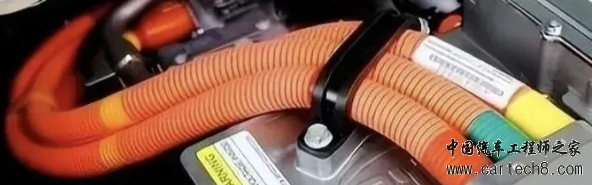

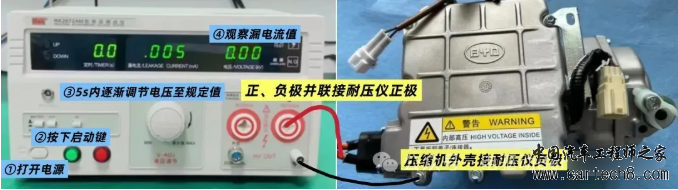

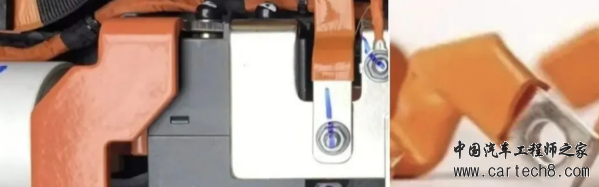

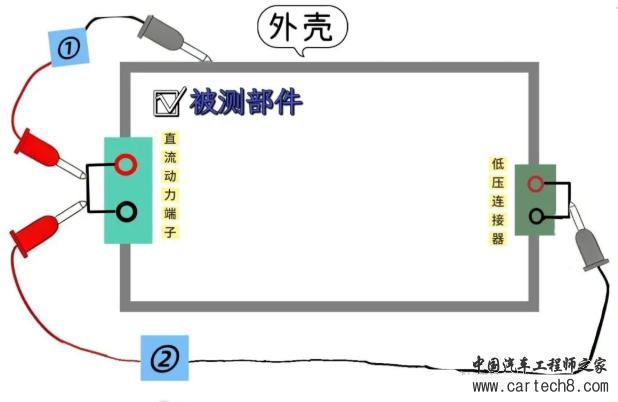

2. 测试准备与连接要求测试前需断开车辆高压输出回路及12V蓄电池，断开可能影响结果的浪涌保护设备、绝缘检测设备；高压部件测试覆盖范围：电气上相互分离的部件之间；具体连接要求： 3. 典型测试场景单极对地测试：针对高压正极/负极单独对地测试，精准定位单极与地之间的绝缘缺陷（如线束绝缘破损）；

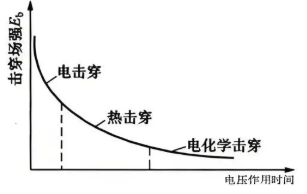

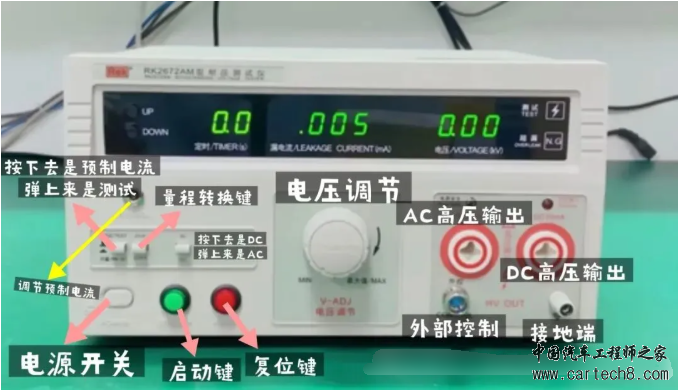

4. 仪器使用参考以美瑞克RK2672AM交直流耐压仪为例，其交流、直流高压输出均为5kV，交流漏电流最大20mA，直流漏电流最大10mA；交流耐压试验接AC高压输出，直流耐压试验接DC高压输出，测试时需断开待测零部件的所有电气连接。  五、出厂试验与型式试验的区别1. 型式试验适用场景：产品设计定型、技术升级或批量生产前；测试性质：全面性、破坏性/耐久性测试；核心目的：验证产品是否符合行业标准、设计规范的全部要求；特性：一次性、权威性。2. 出厂试验适用场景：每台量产产品出厂前；测试性质：常规性、非破坏性检验；核心目的：验证生产工艺合格性、产品性能一致性；特性：逐台性、快速性。六、绝缘耐压失效的核心根源绝缘耐压失效的本质是绝缘系统承受的电场应力、热应力及环境应力等综合应力，超过其自身绝缘强度与耐受能力，具体可分为两类情况：1. 新产品失效核心源于设计阶段系统性疏漏与生产环节品质瑕疵：设计疏漏：电气间隙、爬电距离与固体绝缘的绝缘配合设计不合理，导致空气与固体绝缘的击穿场强低于实际工况电场强度；生产瑕疵：绝缘材料存在杂质残留、厚度不均，形成薄弱区；部件装配操作不规范（线束绝缘层划伤、接插件暴力插合导致绝缘基座开裂、密封胶涂抹不均）；质检缺失，未开展出厂绝缘耐压测试，带瑕疵产品流入市场。2. 在用产品失效主要归因于长期运行中的“后天性”问题：绝缘材料自身失效；工况环境侵蚀；运维缺失与故障积累。总结电动汽车绝缘耐压测试是保障高压系统安全的核心手段，其规范实施需依托现行标准，明确各部件绝缘等级、试验参数及操作要求，同时重视试验前后的准备与检测工作。无论是新产品的设计生产，还是在用产品的运维监测，都需严格遵循测试规范，从根源上规避绝缘失效风险。掌握上述核心要点，可为电动汽车电气安全性能的提升提供关键支撑。 |
