新能源汽车电池包PACK高压母排技术规范

发布：sxq0201 来源：

PostTime：15-3-2026 19:52

主页

“母排Busbar，也叫母线排、汇流排，负责在电芯、模组、电机、DC/DC转换器等之间传递电能，直接影响电动汽车的续航、快充能力，甚至是安全风险！”目录：母排Busbar，也叫母线排、汇流排，是一种用于汇集和分配电流 ...

以下为文章全文：(本站微信公共账号:cartech8)

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师

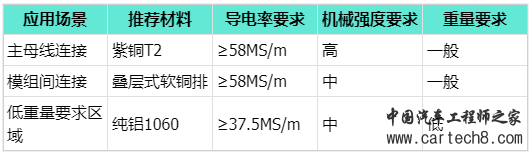

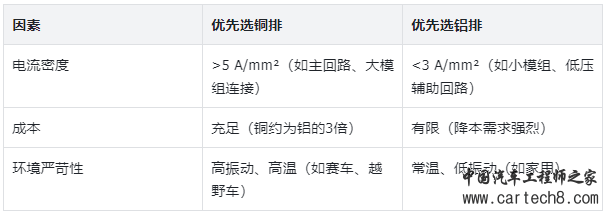

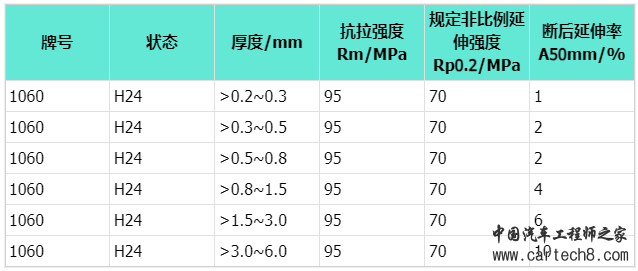

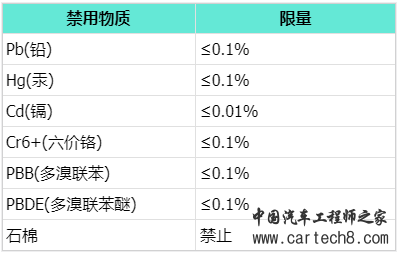

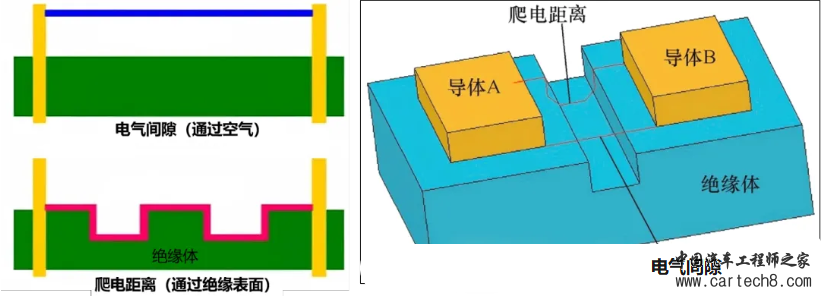

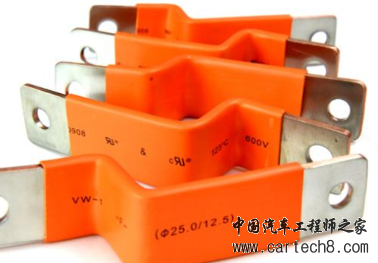

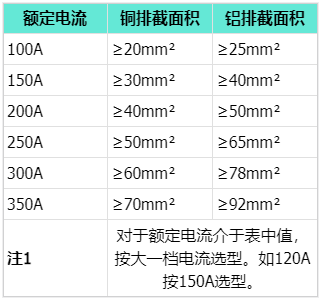

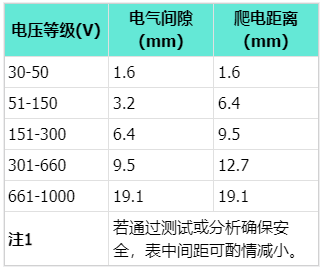

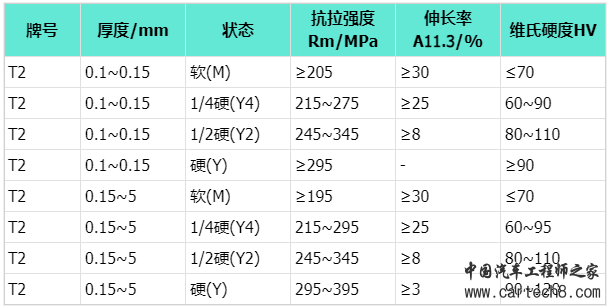

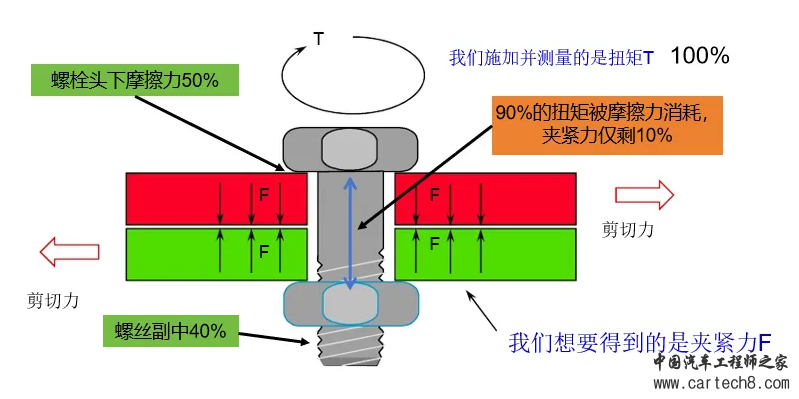

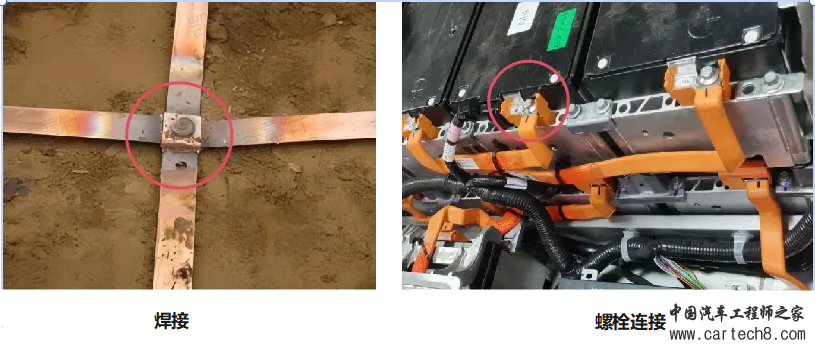

“ 母排Busbar，也叫母线排、汇流排，负责在电芯、模组、电机、DC/DC转换器等之间传递电能，直接影响电动汽车的续航、快充能力，甚至是安全风险！” 目录： 母排Busbar，也叫母线排、汇流排，是一种用于汇集和分配电流的导电金属排，主要分为铜、铝两种材料，负责在电芯、模组、电机、DC/DC转换器之间传递电能，直接影响电动汽车的续航、快充能力，甚至是安全风险！ 1，高压母排的材料基础特性 在新能源汽车的电池包内，高压母排通常由铜或铝等具有优异导电性能的金属制成。铜排导电性高，能减少能量传输损耗，在对电流传输效率要求高的场合如高性能新能源汽车中是首选，但密度大、成本高；铝排密度约为铜的三分之一，成本低，能减轻电池包重量，在对电流传输要求不特别高、对重量和成本敏感的小型新能源汽车或城市通勤车辆电池包中广泛应用，不过其导电性略逊于铜排，电阻相对较大，会有能量损耗和发热问题。 1.1 铜排 铜排主要有T1/T2紫铜排，其纯度分别≥99.95%和≥99.90%，导电率高（T2约59.6MS/m），能降低电池包内阻、减少电能损耗，且机械强度适中（抗拉强度200-250MPa）、耐氧化性强，适用于动力电池主回路等高电流密度、高可靠性场景。 1.2 铝排 铝排多采用1系列铝（纯铝，如1060）和60系铝合金。铝排多采用纯度≥99.6%、密度2.7g/cm³、导电率约37.7MS/m、成本约为铜1/3但抗拉强度≤120MPa的1系列纯铝（如1060）和添加镁、硅元素后抗拉强度达260MPa、屈服强度240MPa且耐腐蚀性更好的60系铝合金（如6061-T6），其中60系铝排因强度高可避免模组集成盖板（CCS）极片焊接时因应力变形导致虚焊。 1.3 绝缘材料 为避免直接接触触电危险，电池包内用到的母排外表面一般需要包裹一层绝缘材料（高压箱内母排通常不包裹绝缘层，利于散热），绝缘材料主要类型和性能参数如下表所示。 2，高压母排的设计要求 1. 外观与尺寸 母排的表面必须平整，边缘和表面不能有尖角、毛刺或裂纹，否则容易划破绝缘层或造成安全隐患。电镀层要均匀完好，不能起皮、破裂、鼓泡，端头焊接或压接部位要牢固，不能分层。绝缘护套统一为橙色，整体平整无明显划伤或形变，同一批次产品不能有显著色差。母排本体和护套的尺寸必须严格符合图纸要求，确保能在动力电池系统中顺利装配。 2. 材料选型 材料选择不能凭经验，必须遵循国家标准：铜排参照GB/T5231-2012《加工铜及铜合金牌号和化学成分》，推荐选用T2及以上牌号纯铜；表1：铜排化学成分质量分数(对应GB/T5231—2012T2铜) 铝排参照GB/T3190-2008《变形铝及铝合金化学成分》，推荐选用1060牌号；表2：铝排化学成分质量分数(对应GB/T3190—20081060铝) 不同应用场景有明确推荐：主母线连接选紫铜T2（导电率≥58MS/m），模组间连接选叠层式软铜排，低重量要求区域选纯铝1060（导电率≥37.5MS/m）。 3. 力学性能 母排要承受装配、行驶中的振动和应力，力学性能必须达标：铜排参照GB/T2059-2017和GB/T5231-2008标准，比如0.1-0.15mm厚的软态（M）T2铜排，抗拉强度≥205MPa，伸长率≥30%；硬态（Y）铜排抗拉强度≥295MPa；表3：铜排力学性能(对应GB/T2059—2017T2铜) 铝排参照GB/T3880.2-2012标准，1060铝排H24状态下，抗拉强度≥95MPa，规定非比例延伸强度≥70MPa，断后延伸率随厚度增加而提升，最厚可达10%。表4：铝排力学性能(对应GB/T3880.2—20121060铝，H24状态) 材料选型推荐： 4. 截面与电流 母排的有效截面积必须满足额定/峰值电流的载流需求，还要兼顾机械可靠性和工艺便利性。比如：额定电流100A时，铜排截面积≥20mm²，铝排≥25mm²；300A时，铜排≥60mm²，铝排≥78mm²；如果电流介于表中数值之间，就按大一档电流选型（比如120A按150A选型）。表5：电流与截面积对应关系 5. 安装固定 安装后的母排必须稳固可靠，不然行驶中振动容易出问题：硬连接排跨接长度超过180mm、柔性连接排超过150mm，都要设置固定点；常用的固定方式各有讲究：尼龙扎带（锁紧力150N，间距100mm）适合柔性连接排和线缆；自锁卡扣（锁紧力≥30N，间距120mm）适合硬连接排和结构件；螺栓连接（间距≤180mm）用于主干连接排和关键连接点，螺栓得用8.8级及以上高强度的。 6. 电气绝缘 电气绝缘是避免触电和短路的关键，要求十分严格：绝缘电阻：室温下施加500VDC或1.5倍标称电压（取较大值），最小瞬时绝缘电阻≥0.1KΩ/V，且计算值≥1kΩ/V；耐击穿电压：室温下在铝排本体与绝缘层间施加2500VAC（50~60Hz）电压1分钟，不能出现击穿或电弧现象；电气间隙与爬电距离：按电压等级划分，比如30-50V时两者均为1.6mm，661-1000V时均为19.1mm（经安全验证可酌情减小）。 表6：电气间隙与爬电距离要求 7. 表面处理 母排表面处理主要为了防腐蚀、方便焊接，常见三种方式：电镀镍：适合铜排的端头和螺栓连接点，耐腐蚀性强、硬度高，但成本较高，导电率会略有降低；电镀锡：适合铜排的柔性端口和焊接区域，易焊接、成本低，但潮湿环境下容易变色，不宜接触手汗；镍片贴敷：铜排、铝排都能用，尤其适合柔性连接排层间，焊接时不易高温氧化，耐抛光清洗，但与基材导电性不一致。表面处理方式对比 8. 其他关键要求 温升控制：40℃环境下施加1C电流40分钟，母排表面温度不能超过80℃；禁用物质：铅、汞、六价铬、多溴联苯等物质限值≤0.1%，镉≤0.01%，石棉完全禁止；表7：产品禁限用物质限值要求 阻燃性能：非金属防护层需满足UL94-V0等级；接触电阻：铜排端头接触电阻≤50mΩ，铝排端头≤100mΩ；螺栓固定需二次定扭，确保夹紧力。 3，包装与标识：细节处见规范 合格的母排还要有规范的包装和标识：产品标识需包含：型号规格（如HV-CP-200-100）、材料牌号（T2铜/1060铝）、安全认证标识（如UL94-V0）、额定电压电流及温升参数；包装要防潮、防振、防尘，结构坚固，每箱附带产品合格证；包装箱外需清晰标注产品名称、标准编号、型号、出厂日期、制造商信息、箱内数量、重量尺寸等。母排虽小，却是新能源汽车电池包的“电力大动脉”，这些看似繁琐的技术要求，每一项都直接关系到车辆的续航、快充和安全。从材料选择到设计安装，从绝缘防护到环保阻燃，每一个细节的把控，都是新能源汽车可靠性的重要保障。了解这些技术规范，也能让我们更清楚一辆优质新能源汽车背后，藏着多少不为人知的硬核技术。
