新能源汽车高压线束屏蔽结构的技术路径与演进趋势

发布：huangguang 来源：

PostTime：15-3-2026 20:18

主页

“在新能源汽车迈向800V高压平台与大电流快充（如660A）的背景下，电磁兼容（EMC）设计已成为高压系统开发的核心挑战。”作为连接电池、电控、电机等核心部件的“血管”，高压线束的屏蔽效能直接决定了整车电子电控 ...

以下为文章全文：(本站微信公共账号:cartech8)

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师

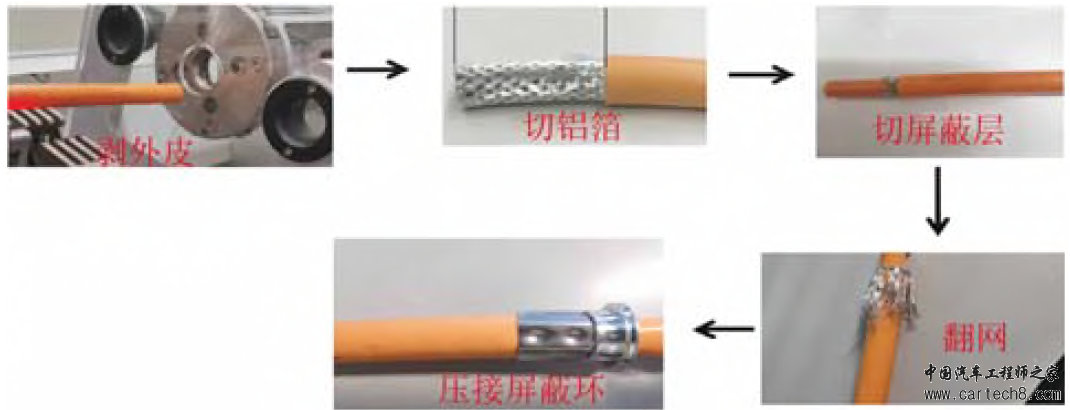

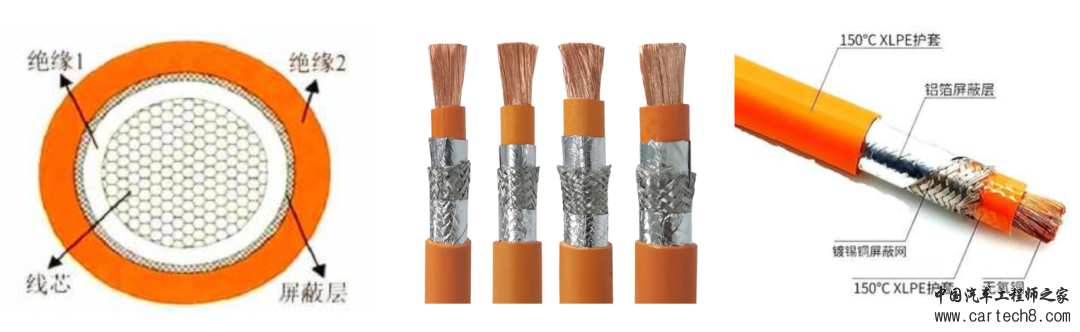

“在新能源汽车迈向800V高压平台与大电流快充（如660A）的背景下，电磁兼容（EMC）设计已成为高压系统开发的核心挑战。” 作为连接电池、电控、电机等核心部件的“血管”，高压线束的屏蔽效能直接决定了整车电子电控系统的稳定性。本文旨在深入探讨目前行业主流的三种屏蔽结构路径，并对其工艺特点及未来演进方向进行分析。 1、 导线编织屏蔽结构：宽频防护与工艺挑战 目前，行业内应用最广泛的仍是带有屏蔽层的导线结构，其典型截面由内至外依次为：导体、绝缘层、屏蔽层（铝箔+编织网）及外护套。屏蔽原理与指标：该结构采用“铝箔缠绕+镀锡铜丝编织”的复合模式。铝箔主要利用反射原理应对高频干扰，而镀锡铜丝编织网则通过吸收和分流应对中低频磁场干扰。在评价指标上，工程师需关注转移阻抗（Transfer Impedance）与屏蔽衰减（Shielding Attenuation），通常要求在全频段内屏蔽效能维持在60dB以上，且编织覆盖率需达到85%左右。 加工工艺的复杂性：尽管性能稳定，但其加工工序极为繁琐。从剥除外皮、屏蔽层切割、翻网到屏蔽环的360°精密压接，每一道工序对自动化设备精度都有极高要求。压接电阻的微小偏差（通常要求在mΩ级别）都可能导致电磁泄露，这不仅增加了BOM成本，更提高了生产端的质量控制压力。 2、 屏蔽套管结构：系统集成方案的优劣 为了降低线缆本身的加工难度，部分厂家转向利用外部套管实现屏蔽功能的系统级方案。硬质铝管屏蔽：以丰田等车型为代表，将非屏蔽高压导线穿入铝管中。铝管不仅具备优异的电磁屏蔽性能，还兼具机械防护与导热功能。由于铝管与底盘实现多点可靠接地，其屏蔽连续性表现优秀。此外，铝的高导热率有助于提升导线的持续载流能力，是实现线束轻量化与布局优化的有效路径。 软质屏蔽套管：对于需要动态弯曲或空间受限的部位（如电机接口处），通常采用带金属编织层的软管。其技术难点在于末端与后端件（如机壳）的电磁搭铁处理，通常需配合特种金属卡箍以确保全生命周期内的低阻抗连接。 3、 导线去屏蔽：源头抑制下的极致降本 “去屏蔽”并非放弃电磁防护，而是将EMC防护重心从“传输路径”转移至“干扰源头”。滤波器模块的介入：通过在高压组件（如DC-DC、OBC、压缩机）的电源接口处集成高性能滤波器模块，在干扰信号进入导线前将其滤除。在此架构下，线束端可采用不带屏蔽层的普通高压电缆。经济性分析与趋势：去屏蔽方案虽然增加了单体设备的滤波器成本，但大幅简化了线束结构及配套连接器的设计，取消了复杂的剥皮压接工序。据测算，该方案在单车线束成本上可实现约100元的降幅。随着SiC（碳化硅）等高频开关器件的普及，对针对性滤波器的需求将推动去屏蔽方案成为行业长期的演进方向。高压线束的屏蔽技术正处于转型窗口期。短期内，通过优化编织工艺和提升自动化压接水平仍是保障主流项目量产的关键；但从系统集成和全生命周期成本（TCO）角度看，屏蔽套管的应用拓展以及导线去屏蔽的技术演变，将是线束工程师需要重点关注的研发高地。
