新能源汽车高压线束支架全流程设计指南

发布：hudaren43 来源：

PostTime：15-3-2026 20:14

“结合多年汽车线束零部件设计与主机厂合作经验，我们整理出3类成熟的高压线束支架设计方案，涵盖材料选型、结构细节、加工验证全流程，帮你避开设计坑点，精准匹配实际需求。”目录：在新能源汽车领域，高压线束是 ...

以下为文章全文：(本站微信公共账号:cartech8)

汽车零部件采购、销售通信录 填写你的培训需求，我们帮你找 招募汽车专业培训老师

“ 结合多年汽车线束零部件设计与主机厂合作经验，我们整理出3类成熟的高压线束支架设计方案，涵盖材料选型、结构细节、加工验证全流程，帮你避开设计坑点，精准匹配实际需求。”

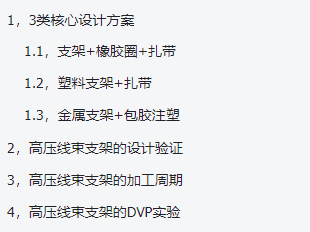

目录：

在新能源汽车领域，高压线束是传递动力的核心“血管”，但它本身粗、硬、重且折弯半径大的特性，让传统卡扣、扎带等固定方式难以胜任——强度不足、固定松动不仅影响使用体验，更可能引发安全隐患。

1，3类核心设计方案

1.1，支架+橡胶圈+扎带

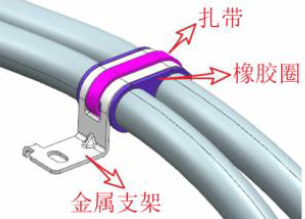

图：高压线束支架方案1：支架+橡胶圈+扎带

这是应用最广泛的方案，通过“金属承重+橡胶缓冲+扎带固定”的组合，兼顾强度与防护性，具体配置如下：

金属支架：常见的材质有低碳钢+电泳漆、不锈钢SUS304等。

低碳钢+电泳漆性价比高，适合成本敏感场景，但要注意电泳漆在挂点、棱边处较薄弱，运输和装车时易破损，破损后耐腐蚀性下降；
不锈钢SUS304强度高、耐腐蚀强，不过成本偏高。
金属支架结构上必须设计防转结构，折弯处或大面需加加强筋（优先平面形，空间受限可选三角形），且固定安装孔与加强筋距离需大于20mm，避免影响安装。

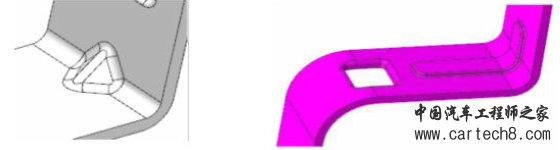

图：三角加强筋与平面加强筋结构

橡胶圈：推荐EPDM（三元乙丙橡胶），硬度建议HA50，既能缓冲振动又便于装配。关键设计点是预留两道裂缝（无需预装，简化工序），内径匹配高压线外径，壁厚控制在2~3mm。

图：橡胶圈

扎带：选用7.6mm宽、1.9mm厚的常规款，确保捆扎牢固不松动。

1.2，塑料支架+扎带

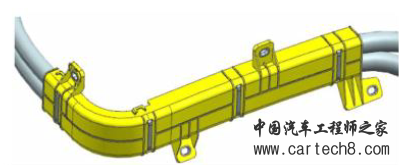

图：高压线束支架方案2：塑料支架+扎带

适合对重量敏感、需要吸收装配公差的场景，核心设计要点如下：

塑料支架：

主体材质为PA66，可添加15%~30%玻纤（玻纤含量越高硬度越强，但柔韧性会下降）。
固定脚设计成长圆孔（腰型孔），方便吸收装配误差；
上面需嵌入金属镶件（推荐低碳钢+镀达克罗或铝材质），提升安装扭矩，镶件保持力需满足顶出力大于150N（经验值），安装方式可选后压式或模内注塑。
此外，支架需设计成对扎带孔，加强筋建议避开支架内部，既保护线束又不降低容积率。

扎带：搭配4.6mm宽、1.2mm厚的常规扎带，兼顾固定力与轻量化需求。

1.3，金属支架+包胶注塑

图：高压线束支架方案3：金属支架+包胶注塑

应用场景相对小众，主要用于振动小、装配公差要求高、需要微调支架位置的难安装环境，设计细节如下：

金属部分：参考第一类方案的金属支架设计，材质可选SUS304不锈钢，或镀锌板+电泳漆（注意包胶时不能破坏电泳漆，避免镀锌板裸露，高温不能影响电泳漆附着力）。
包胶部分：同样选用EPDM橡胶，硬度控制在HA50~60，起到缓冲和防护作用。
防转结构、加强筋、安装孔等设计可直接沿用金属支架的成熟方案。

2，高压线束支架的设计验证

支架设计完成之后，需要做CAE分析等前期理论验证，用以保证设计方案满足客户需求。

对于金属支架：

重点做随机振动仿真模拟（适配4种安装场景：电机/变速器、车身、柔性部件、非弹性部件），验证疲劳寿命；同时进行模具分析，确保可加工性。

对于塑料支架：

除随机振动仿真外，需额外做模流分析和模具分析；若需验证尺寸与结构合理性，可制作3D快速成型件（注意：仅用于结构验证，不能替代性能测试）。
