单片四路车用闪光驱动器

　　当使用VNQ5050AK时，单一输出的最大负载是21W+5W。当一个5W灯泡断路或丢失时，只有一个21W负载；当一个21W灯泡断路时，只有一个5W负载；在这两种情况下，两个Vsense门限之间的间距达到最小值。考虑到系统所有的变量源（灯泡参数扩散和Rsense变量）以及K检测变量，因为计算的Vsense参数扩散远远大于K变量，所以可以区分上面的两个条件。

　　特别是在最恶劣的应用条件（10%灯泡变量和3%Rsense变量）下，下图（图8）描述了最小额定负载条件和最大21W灯泡断电负载之间的检测电压差。

图8

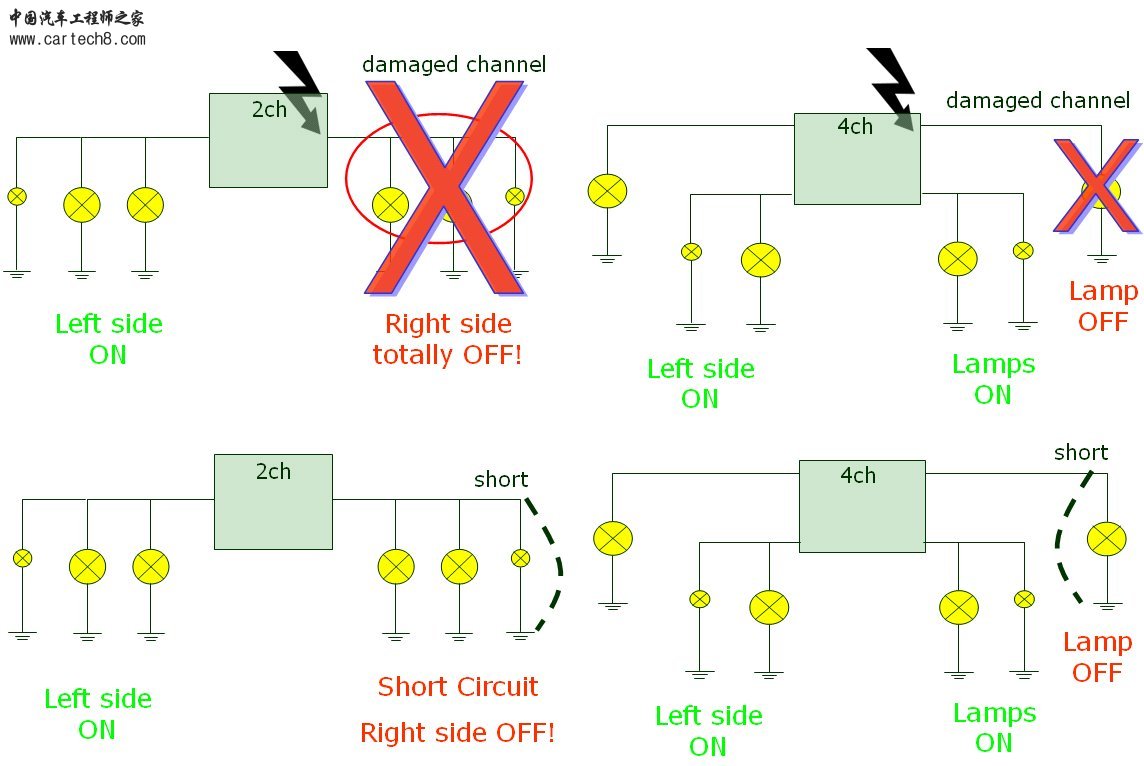

　　FMEA考虑因素如何呢？图9所示是两路驱动器与四路驱动器之间的差别。在两路驱动器的一个通道中发生电过应力EOS时，所有的侧面闪光灯全都被关断。在四路驱动器情况下，如果其中一条通道被损坏，同侧的其它灯泡还将继续导通。因此，如果一支灯泡发生一次短路（在2x25m-Ω情况），同侧其它灯泡（与短路并联）也将短路。当采用一个4x50m-Ω驱动器时，如果一支灯泡发生短路，只有短路灯泡（最坏的情况下是并联的两支灯泡）受到影响。

图9

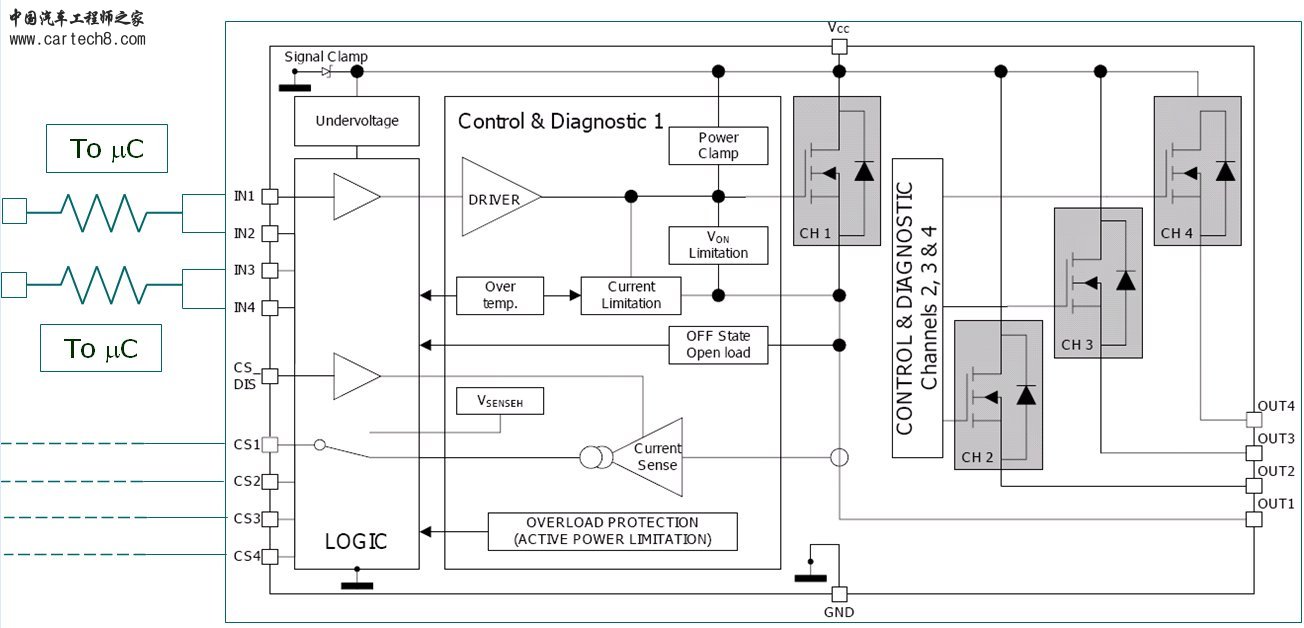

　　对于四路上桥臂驱动器，输入引脚(1+2,3+4)必须并联，才能保证汽车侧面（左侧或右侧）的开关操作同步，使灯泡同时接通（见图10)。

图10

　　总之，VNQ5050AK是常用的2x25m-Ω器件的高价值的替代产品，并克服了两路产品的某些限制因素，这些优点出自诊断需求和应用FMEA考虑因素。
