车载逆变器设计解析(图)

中国汽车设计网 随着经济水平的提高，汽车正逐渐成为人们的日常交通工具。然而，人们随身携带的电子产品，比如手机，却不能使用汽车上的电源。因此，开发一款经济实用的车载逆变器就成为一种需求。

我们采用集成脉宽调制芯片SG3525A为主控芯片，以CD4020B计数器及与非门电路构成分频分相电路并配以保护电路，实现了逆变器的脉宽调制。其在逆变电源工作时的持续输出功率为100W，并具有输出过流保护及输入欠压保护等功能，可实现电源逆变、电压稳定、欠压保护及过流保护等功能。

系统基本原理

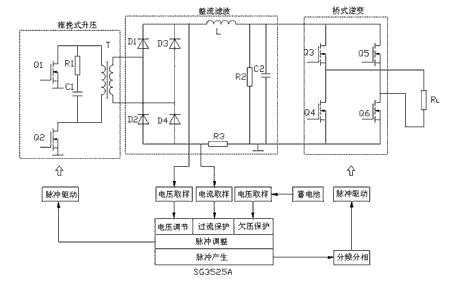

本逆变器输入端为汽车蓄电池（+12V，4.5Ah），输出端为工频方波电压（50Hz，220V）。其系统主电路和控制电路框图如图1所示，采用了典型的二级变换，即DC/DC变换和DC/AC逆变。12V直流电压通过推挽式变换逆变为高频方波，经高频升压变压器升压，再整流滤波得到一个稳定的约320V直流电压；然后再由桥式变换以方波逆变的方式，将稳定的直流电压逆变成有效值稍大于220V的方波电压，以驱动负载。为保证系统的可靠运行，分别采集了DC高压侧电压信号、电流信号及蓄电池电压信号，送入SG3525A，通过调整驱动脉冲的占空比或关断脉冲来实现电压调节、过流保护及欠压保护等功能。

系统主电路和控制电路框图

　　主要技术参数

　　输入电压:DC 12V；

　　输出电压:AC 220V±5%，50Hz±2%；

　　额定功率:100W；

　　保护功能:输入直流极性接反保护，输入欠压保护，输出过流保护。
