车载逆变器设计解析(图)

发布：清雅轩作者: webmaster来源： job.cartech8.com

PostTime：22-5-2008 10:43

以下为文章全文：(本站微信公共账号:cartech8)

汽车零部件采购、销售通信录 填写你的培训需求，我们帮你找 招募汽车专业培训老师

电路设计

1 主控芯片SG3525A

SG3525A是ST公司生产的脉冲宽度调制器控制集成电路,具有集成基准电压，振荡器同步，软启动时间控制，输入欠电压锁定等功能。SG3525A的引脚如图2所示。

SG3525A引脚分布

振荡频率的确定：振荡频率由三个外部元件RT、CT和RD设置，分别接在6、5、7引脚上。振荡频率为fOSC=1/CT（0.7RT +3RD），其中，0.7RTCT为定时电容充电时间，3RDCT为定时电容放电时间。为了使分频分相电路取得50Hz振荡频率，本设计设定振荡频率为 51.2kHz，取CT＝2000pF, RT=10kΩ，RD=922Ω。

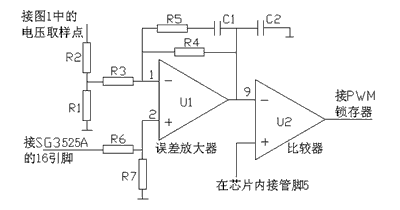

输出脉宽的调整：PWM脉冲宽度由引脚9和引脚8中电平较低的一端控制。芯片内部的误差放大器U1将电压反馈信号与基准电压信号偏差放大后送入比较器U2的反向输入端，比较器正向输入端的输入则来自电容器CT上的锯齿波，两者做比较后输出方波脉冲来控制SG3525A内部输出功放管的占空比（见图3）。本设计中将8引脚经电容接地，9引脚接DC/DC高压直流电压的反馈电压，由此调整输出直流电压的稳定。图3中，U1为SG3525A中的误差放大器，1、2、9分别为芯片管脚，R1～R7、C1、C2均为外接电阻电容。SG3525A的16引脚输出5V参考电压。电阻R3、R4及U1构成反比例运算器，R4/R3为其静态放大倍数，其值越大控制精度越高。但放大倍数太大将引起振荡，因此引入C1和R5使误差放大器成为不完全比例积分控制器，此时静态误差放大倍数不变，动态误差放大倍数减小，既不影响控制精度，又避免过冲引起振荡。
