2 分频分相电路

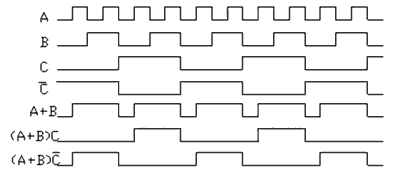

由14级串行二进制计数/分配器CD4020B构成分频电路，分频信号来自SG3525A的振荡器输出端引脚4。图4中的A、B、C分别代表振荡器脉冲经8、9、10级分频后的波形，其频率分别为fA=fOSC/28, fB=fOSC/29, fC=fOSC/210。分相电路由单片两输入端四与非门CD4011BC及外围器件组成，将信号ABC逻辑组合成逆变桥所需要的驱动脉冲（A+B）C与（A+B）C信号。该驱动信号具有共同死区，信号频率约为50Hz。

分频分相波形图

3 保护电路

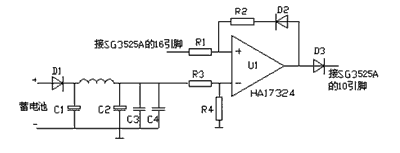

① 输入欠压保护
