45张电工常用电动机控制电路图

45张常用电动机控制电路图，由易到难，来自《超实用电工电路图集》。

用胶盖瓷底的刀开关进行手动正转控制电路▼

利用铁壳开关手动正转控制电路▼

采用转换开关的控制电路▼

用倒顺开关的正反转控制电路▼

具有自锁的正转控制电路▼

具有过载保护的正转控制电路▼

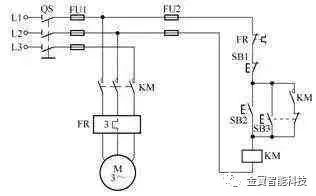

点动与连续运行控制电路▼

避免误操作的两地控制电路▼

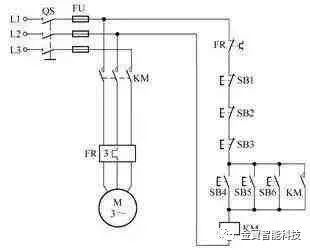

三地（多地点）控制电路▼

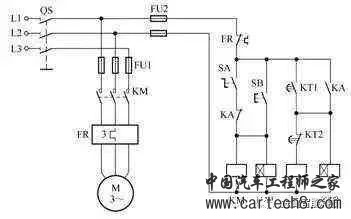

电动机间歇运行电路▼

电动机短时间停电来电后自动快速再起动电路▼

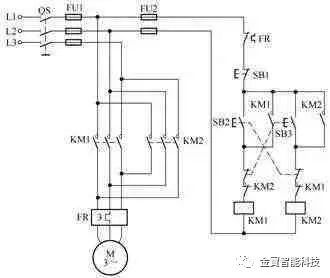

按钮连锁的正反转控制电路▼

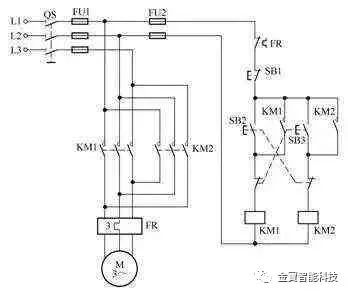

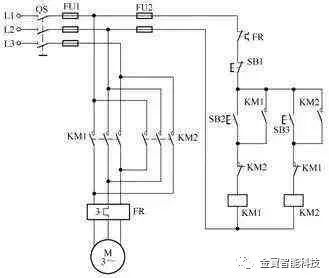

接触器连锁的正反转控制电路▼

按钮、接触器复合连锁的正反转控制电路▼

用按钮点动控制电动机启停电路▼

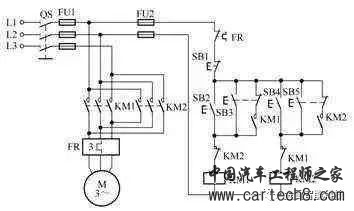

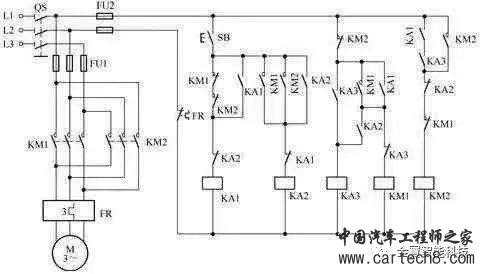

具有三重互锁保护的正反转控制电路▼

接触器连锁的点动和长动正反转控制电路▼

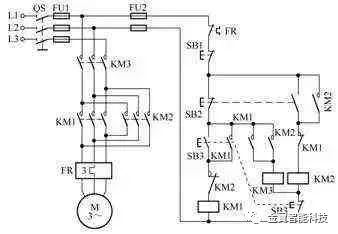

防止正反转转换期间相间短接的三接触器控制电路▼

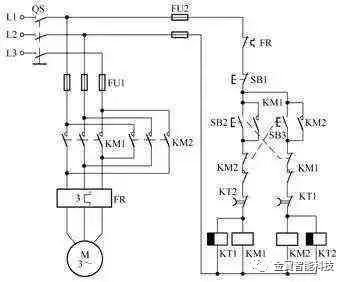

用连锁继电器防止正反转转换相间短接的控制电路▼

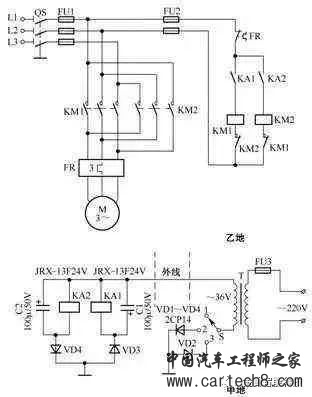

单线远程正反转控制电路▼

仅用一个按钮控制电动机正反转的电路▼

直流电动机正反转控制电路▼

用转换开关预选的正反转启停控制电路▼

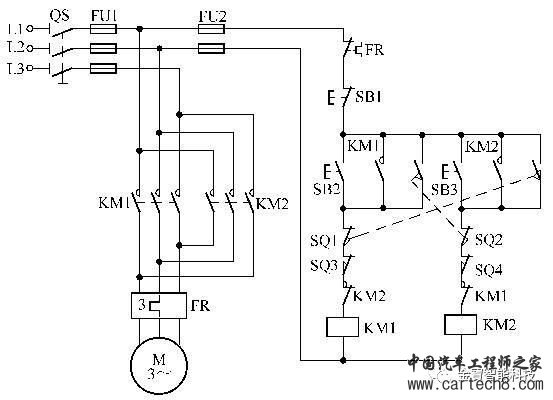

自动往返控制电路▼

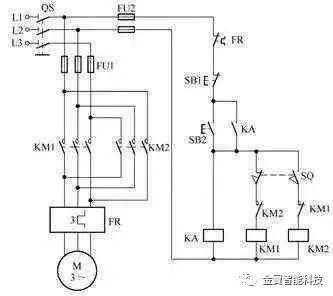

仅用一个行程开关实现自动往返控制电路▼

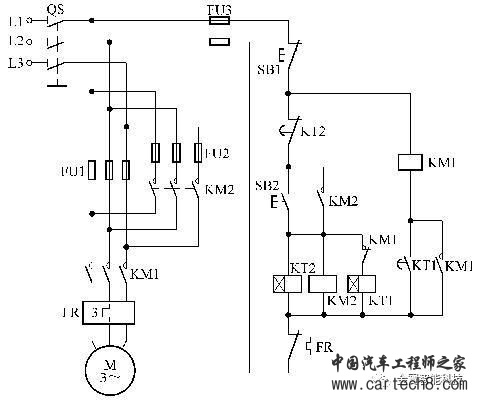

带有起动熔丝的起动电路▼

仅用一个按钮控制电动机启停电路▼

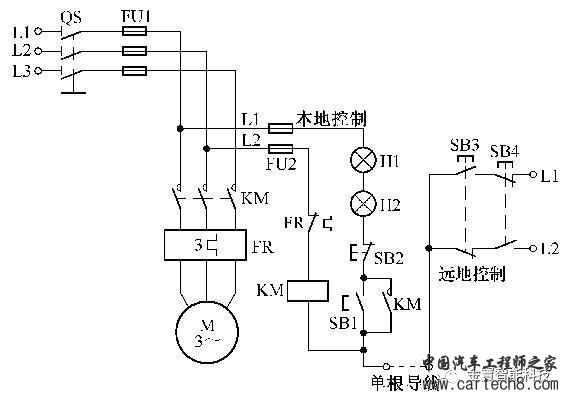

单线远程控制电动机启停电路▼

能发出启停信号的控制电路▼

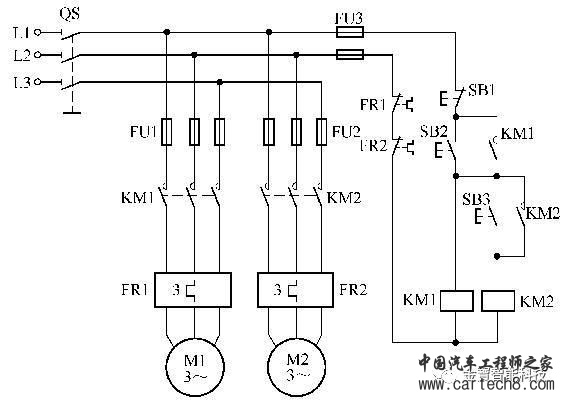

两台电动机按顺序起动同时停止的控制电路▼

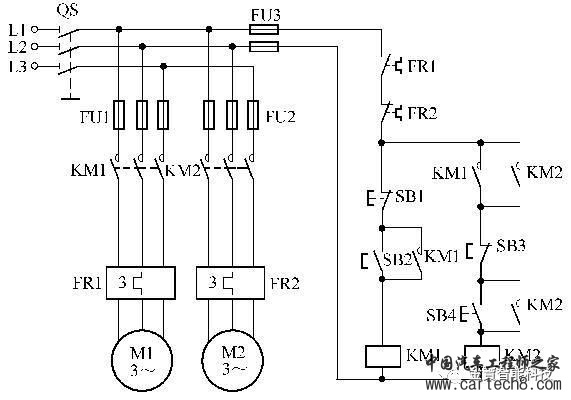

两台电动机按顺序起动分开停止的控制电路▼

自动切换的两台电动机按顺序起动逆序停止电路▼

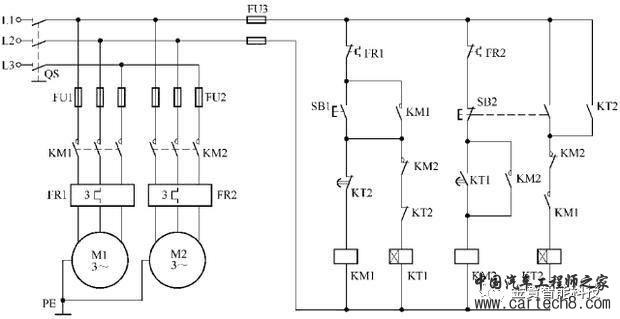

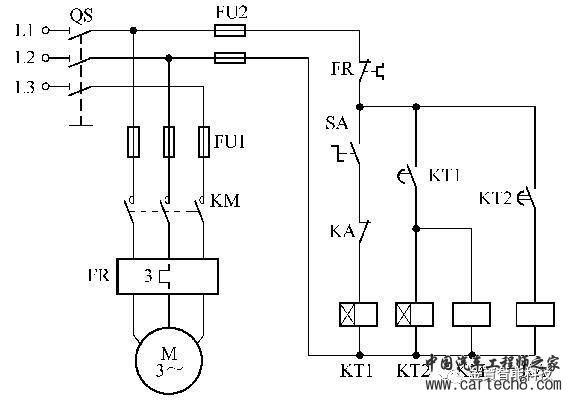

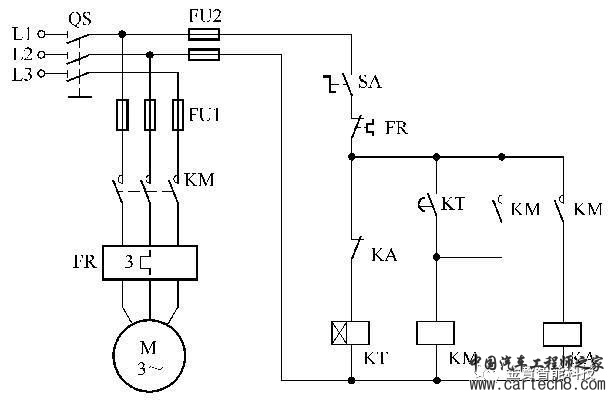

电动机延时开机的间歇运行电路▼

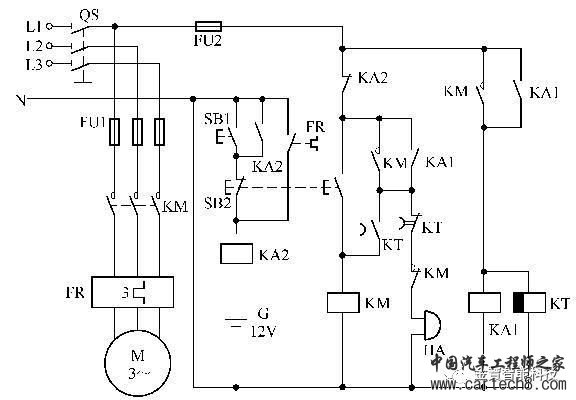

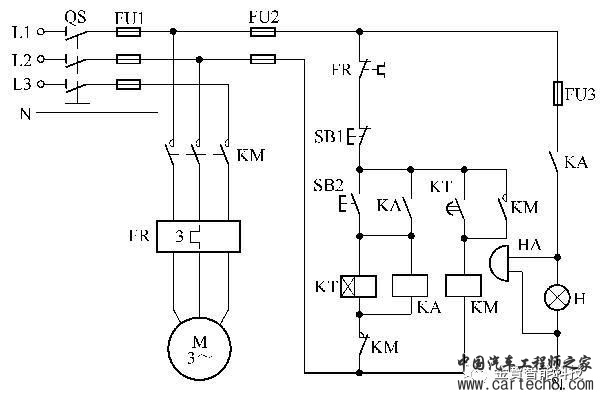

带有报警装置的电动机短暂停电来电后自动再起动电路▼

电动机长时间停电来电后自动再起动电路▼

两条运输原料传送带的电气控制电路▼

多台电动机可同时起动又可有选择起动的控制电路▼

低速脉动控制电路▼

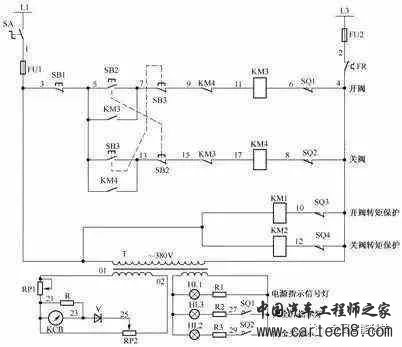

电动阀门控制电路(之一)▼

电动阀门控制电路(之二)▼

串励直流电动机刀开关可逆控制电路▼

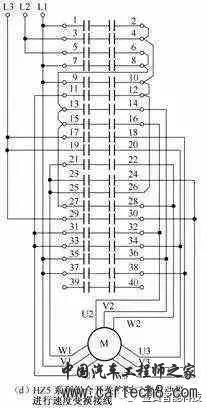

HZ5系列组合开关应用电路▼

用GYD-16/C型气压开关控制电动机电路▼

电动葫芦的电气控制电路▼

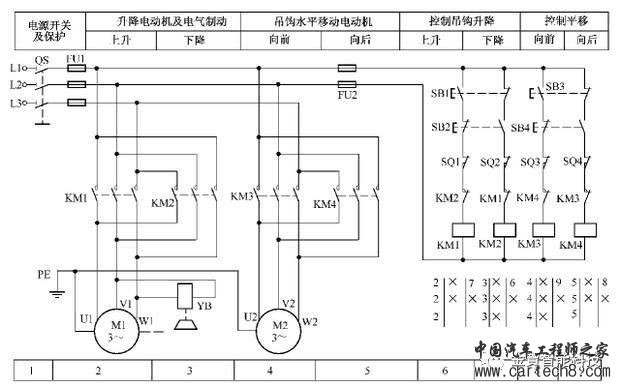

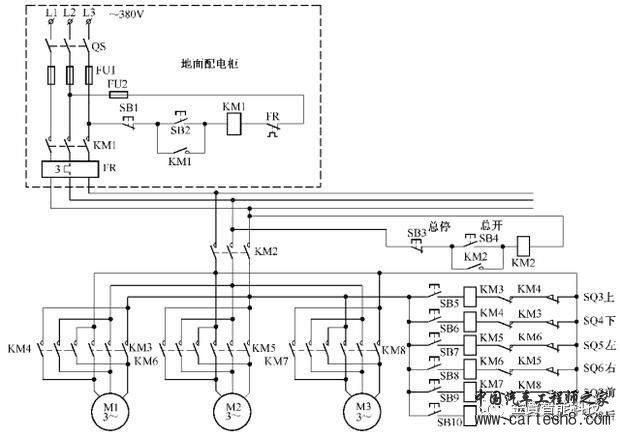

用八挡按钮操作的行车控制电路▼
