DCR测试步骤，计算与应用

一、直流阻抗（DCR）测试目的

电池在组装成模组或PACK时,需要测试DCR值,测试的参数值主要评估电池内阻一致性，模组焊接或连接端的阻抗值,以及应用于评估放电功率或能量的能力。下面首先介绍DCR几种测试方法。

二、几种DCR测试步骤和方法

(1) 行业内DCR测试方法

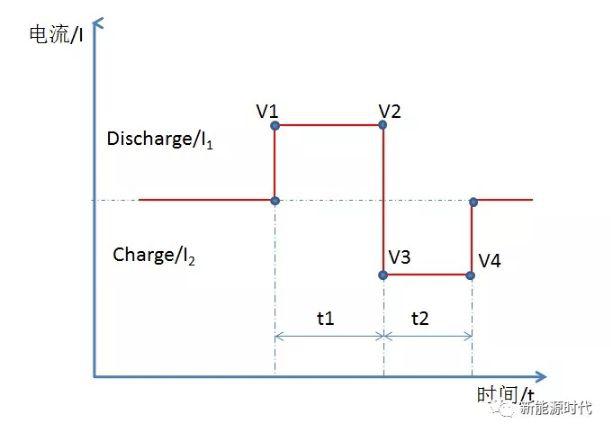

图1 测试步骤

此种测试及计算方法简单，只对电池，或模组，或PACK进行一定时间的充放电，然后计算DCR值，如

RDCR放电 （I1，t1）= |V1-V2|/ I1

RDCR充电 （I2，t2）= |V4-V3|/ I2

其中

① I1为放电电流值大小，本测试一般电流在1.5C以上；I2为充电电流值

② t1为放电持续时间，一般测试DCR时间在10s～30s；t2为充电持续时间

③ V1为开始放电的电压值，V2为结束放电的电压值；V3为开始充电的电压值，V4为充电结束的电压值

(2) IEC的DCR测试方法

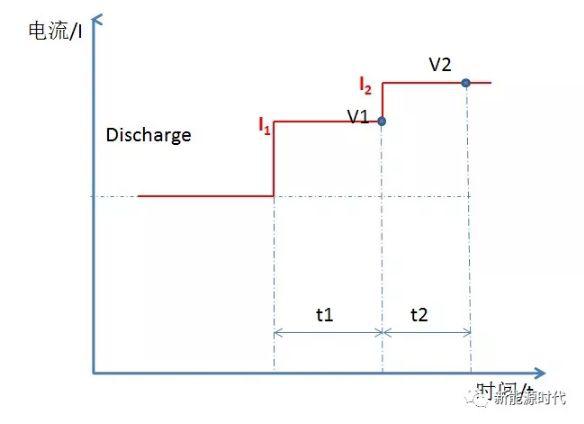

图2 IEC测试方法

此IEC的直流阻抗测试方法，考虑了电池极化阻抗对电池DCR的影响，具体的评估计算方法如

RDCR放电 = |V1-V2|/（ I2-I1）

其中

① I1为放电电流，规定为0.2C；I2为充电电流，规定为1C（具体电流厂家定义）

② t1为放电时间10s，t2为放电时间1s（持续时间厂家可定义）

③ V1为放电10s结束时电压，V2为放电1s的结束电压

(3) GB/T国标DCR测试方法

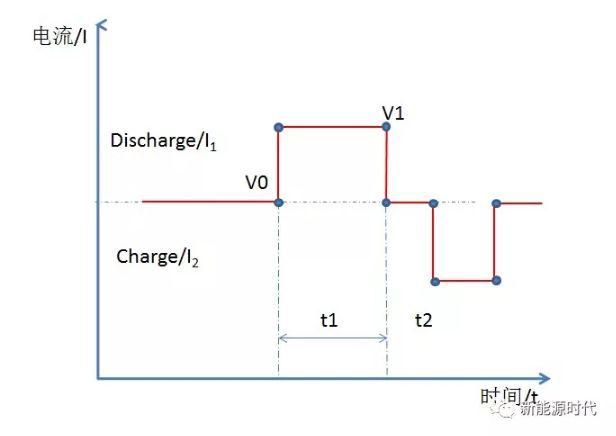

图3 GB/T测试方法

国标对DCR测试给出了一定的指导，感觉像综合了行标和IEC的测试标准，如

RDCR放电 （I1，t1）= |V0-V1|/ I1

其中

① V0为静止结束放电开始的采样电压，V1为放电结束时电压

② t1为放电持续时间

③ I1为放电电流值，规定是厂家允许的最大电流值Imax，实际在1.5C～3C

充电类同

具体参照国标GB/T 31467

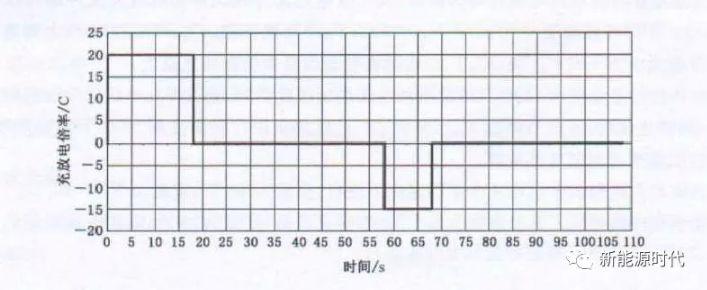

（a）充放电电流-时间曲线

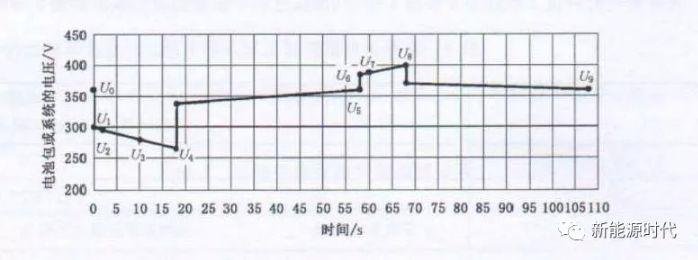

（b）充放电过程电压-时间曲线

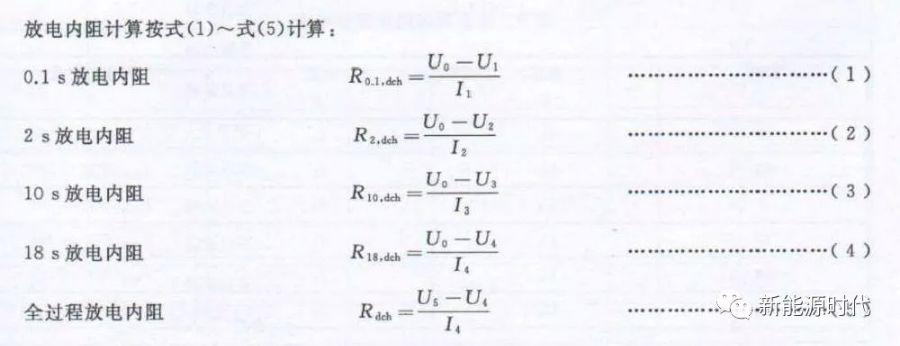

（c）计算方法

三、应用

参数定义

① DOD：放电深度

② SOC：荷电状态或带电量

③ 在电池包测试过程中，充电电流值用负表示，放电电流值用正表示（主要分析研究对象）

首先要说明下，DCR值与放电深度可以用来评估电池包或电动车的脉冲功率能力。具体说明如下（更多详细内容可以参考freedomCAR测试手册）

1、计算放电深度函数的阻抗特性曲线

计算不同放电深度下的DCR值，一般测试取值R（DOD，I，t，T），其中

1）DOD取值10%DOD、20%DOD、30%DOD、50%DOD……，100%DOD

2）I取值为电池包厂家允许的最大电流Imax或0.75Imax

3）t表示测试时间或脉冲测试时间，一般取值10s

4）T指测试时温度要求，一般取室温25℃±5℃

具体测试

电压采样取值说明图

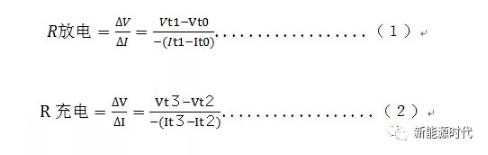

DCR计算公式

测试按照ΔV/ΔI计算后得到相应DOD%-R数据，如下图所示曲线图

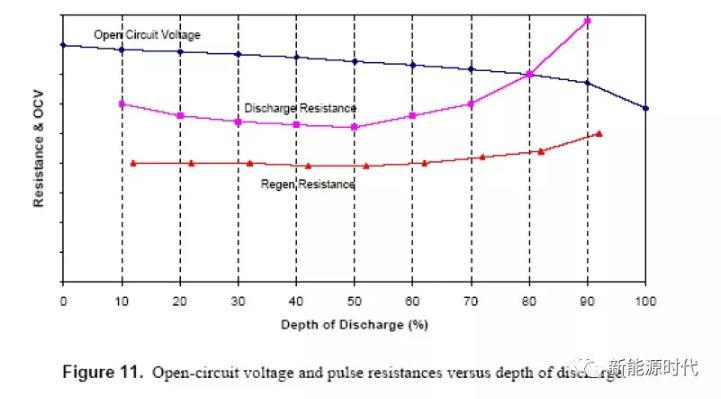

DOD%-DCR曲线

2、功率能力计算

根据前部分计算得到的DOD%-R曲线关系，进一步计算得到功率能力

计算方法

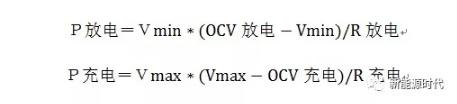

DCR与功率关系式

其中：

①Vmax和Vmin指电池的上限截止电压和下限截止电压

②R放电指，当时DOD下放电DCR值

③R充电指，当时DOD下充电DCR值

进而得到功率放电能力与DOD关系，即DOD%-P曲线

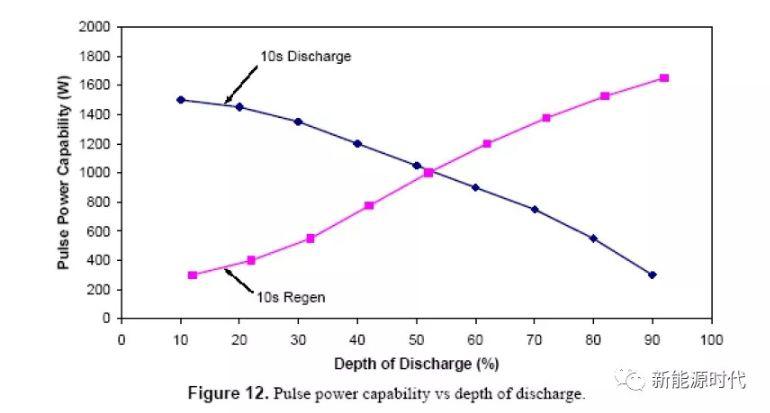

DOD%-P曲线

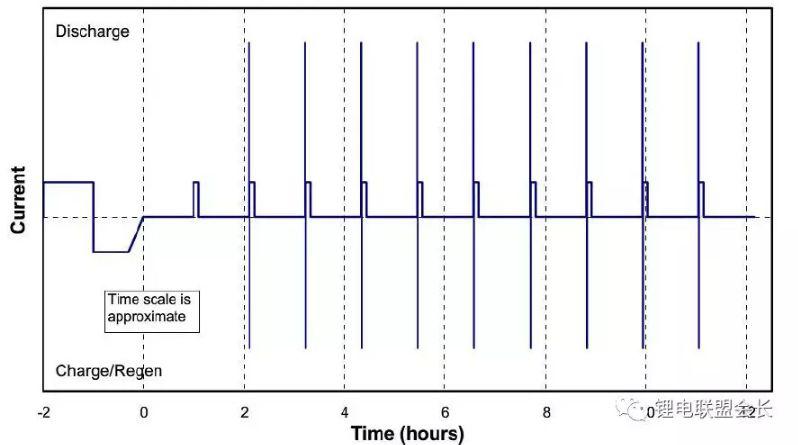

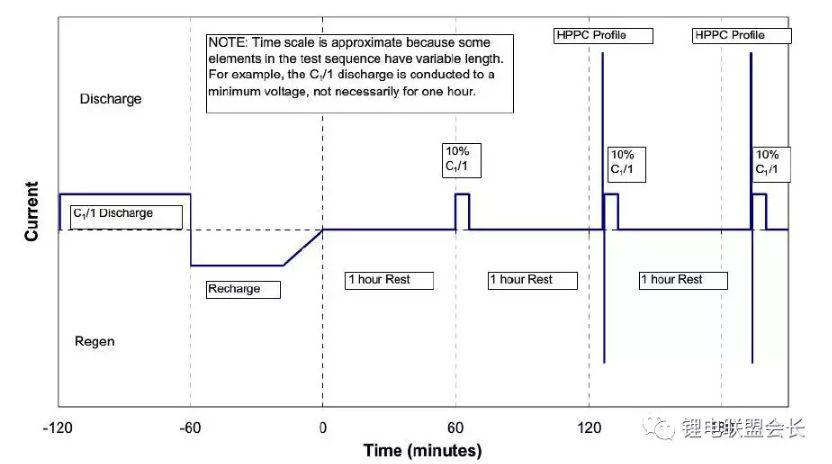

全电压范围内的DCR和功率测试流程如下图
