线束设计过程中的技术要点

以下为文章全文：(本站微信公共账号:cartech8)

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师

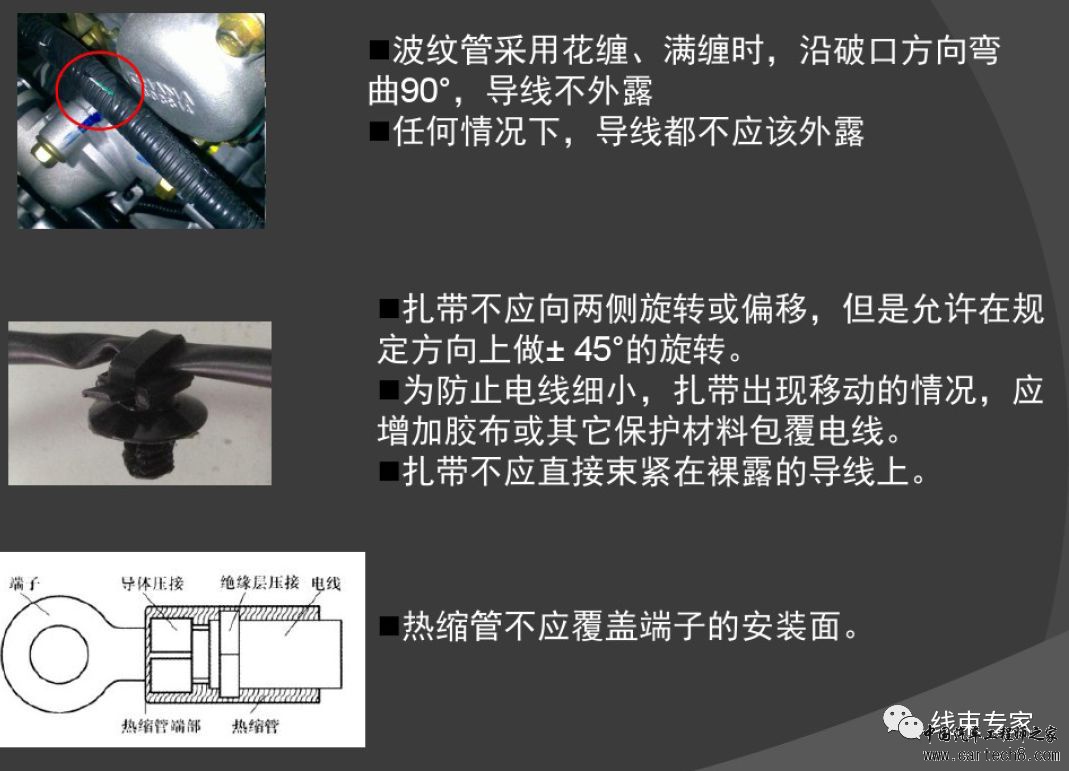

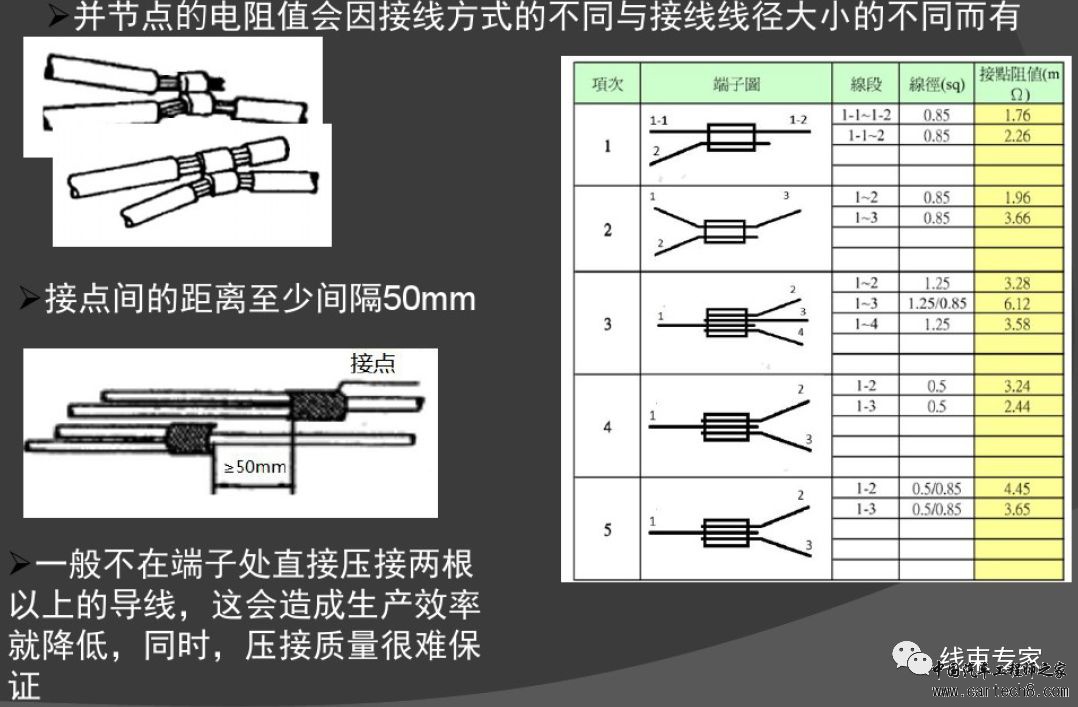

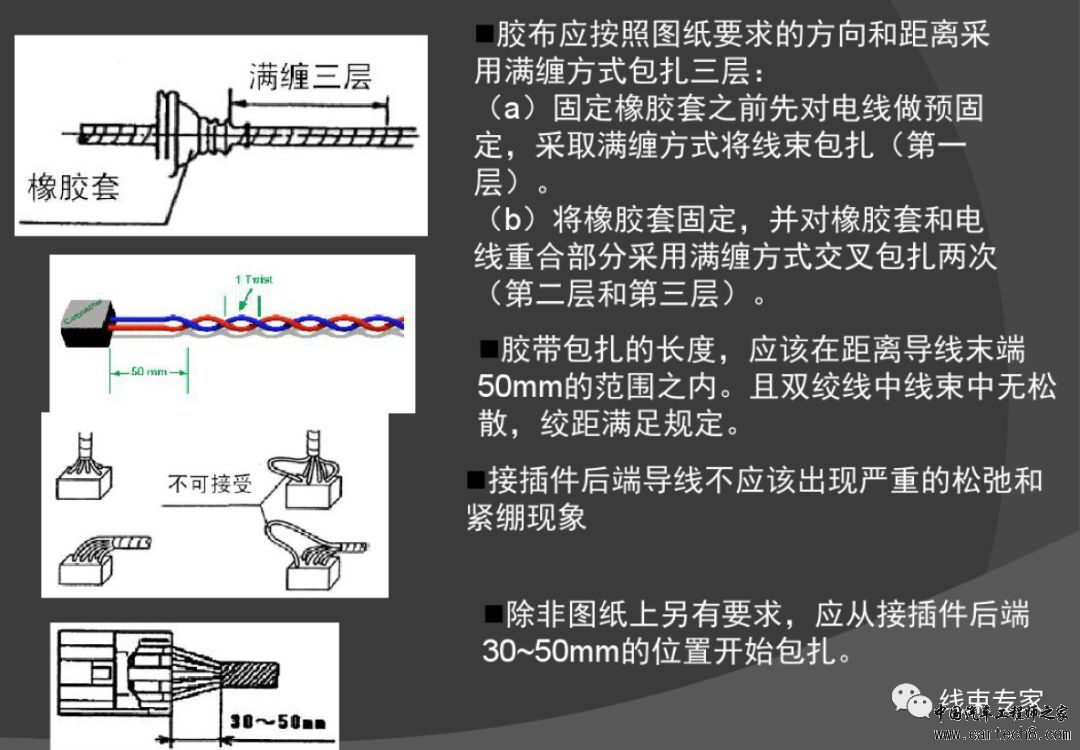

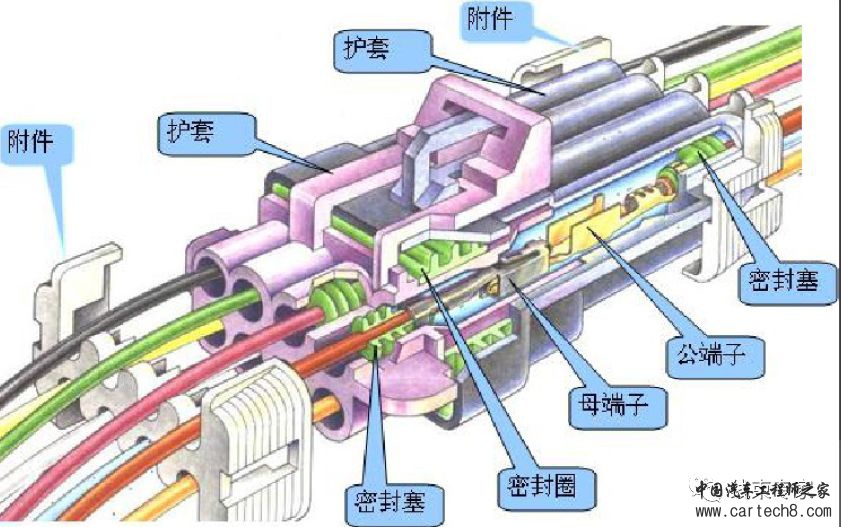

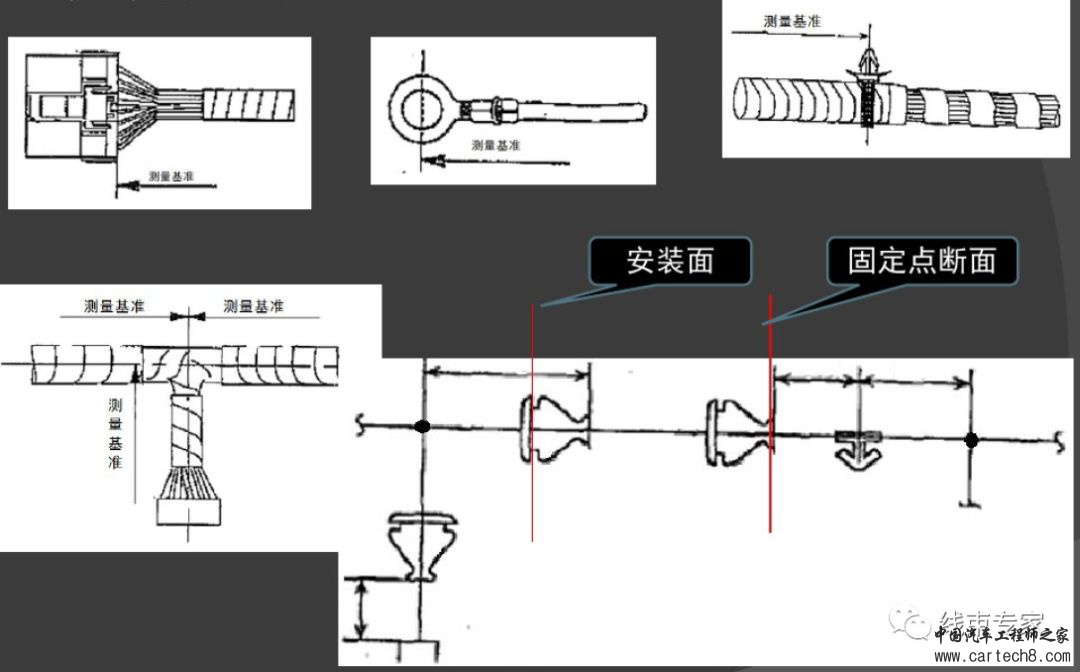

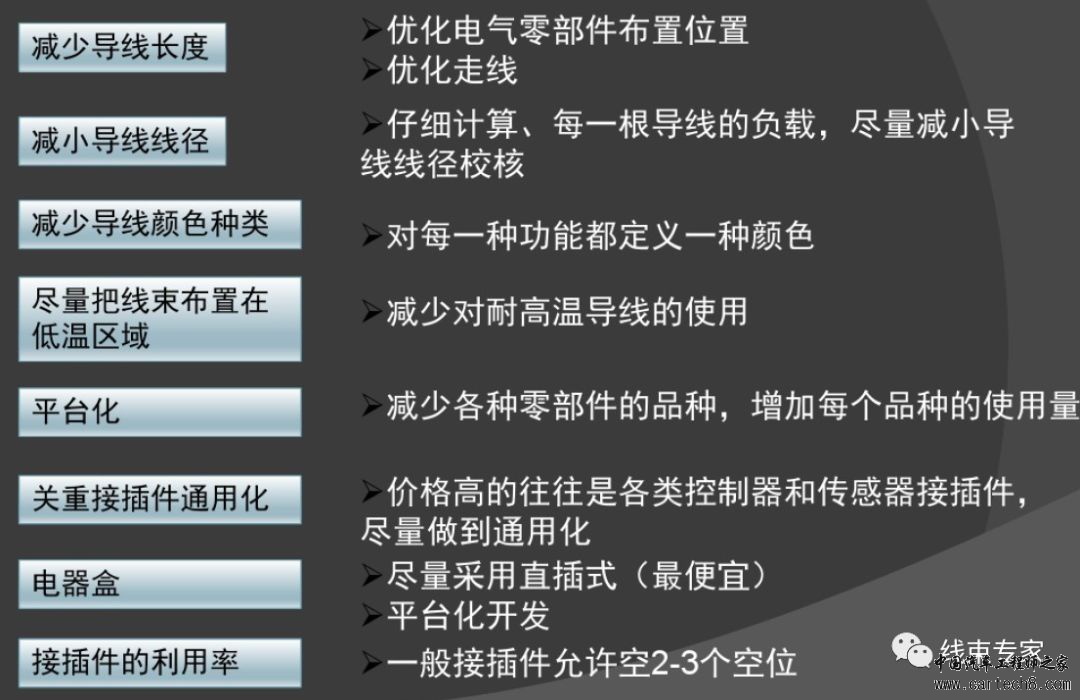

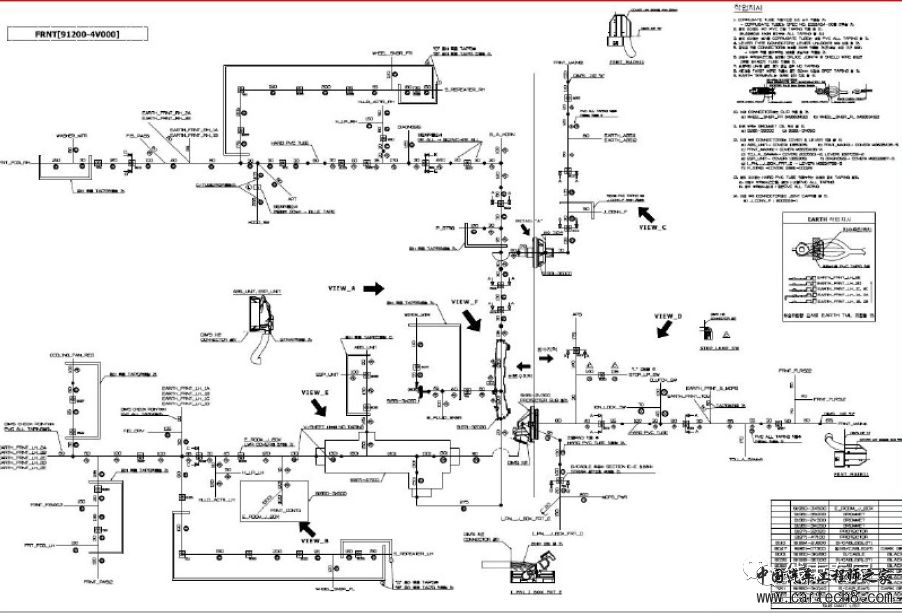

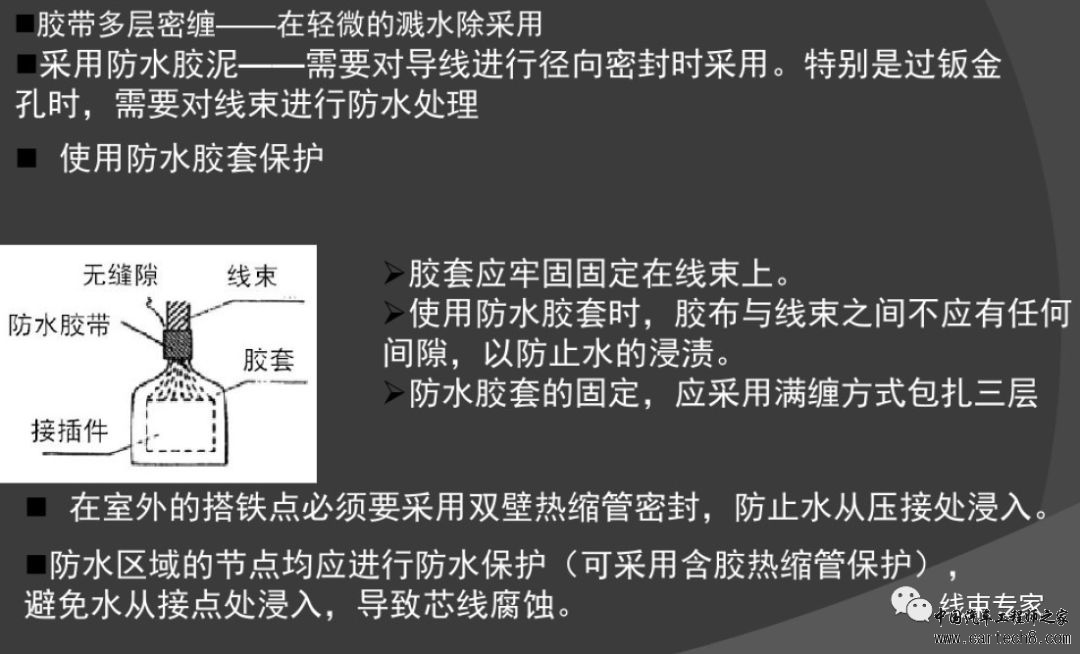

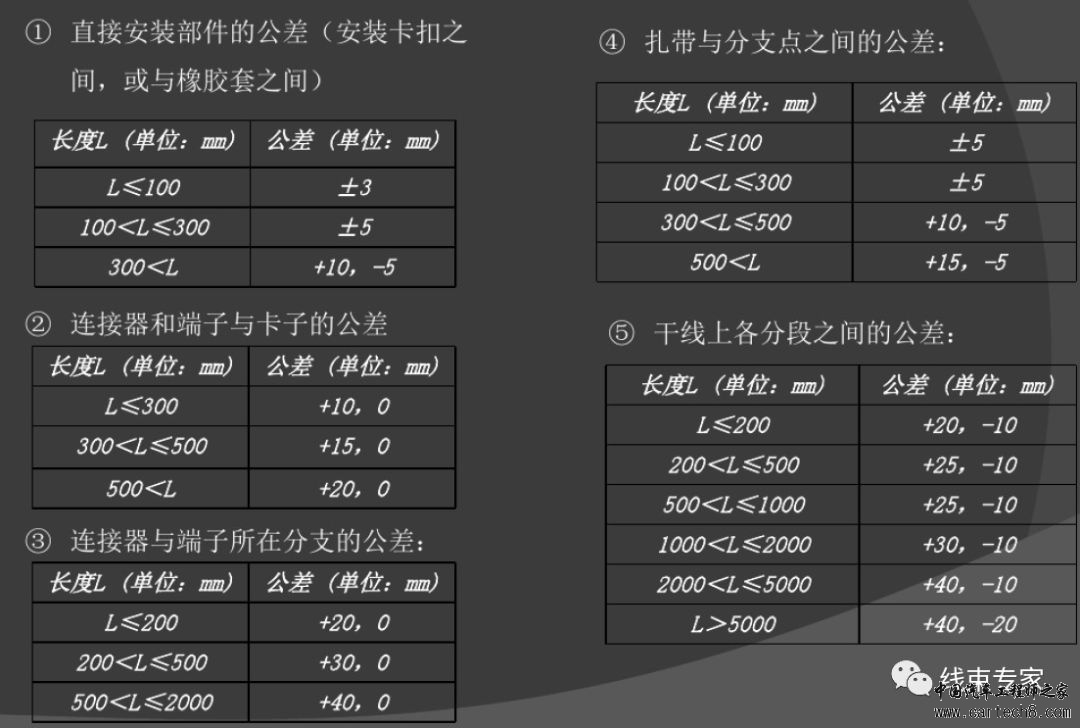

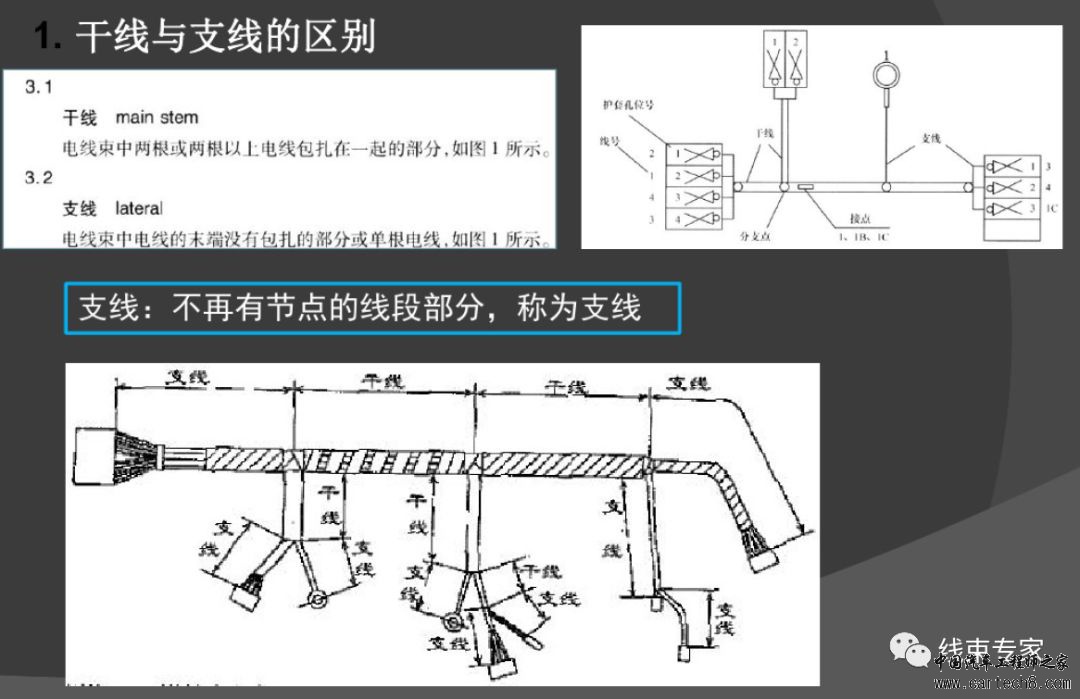

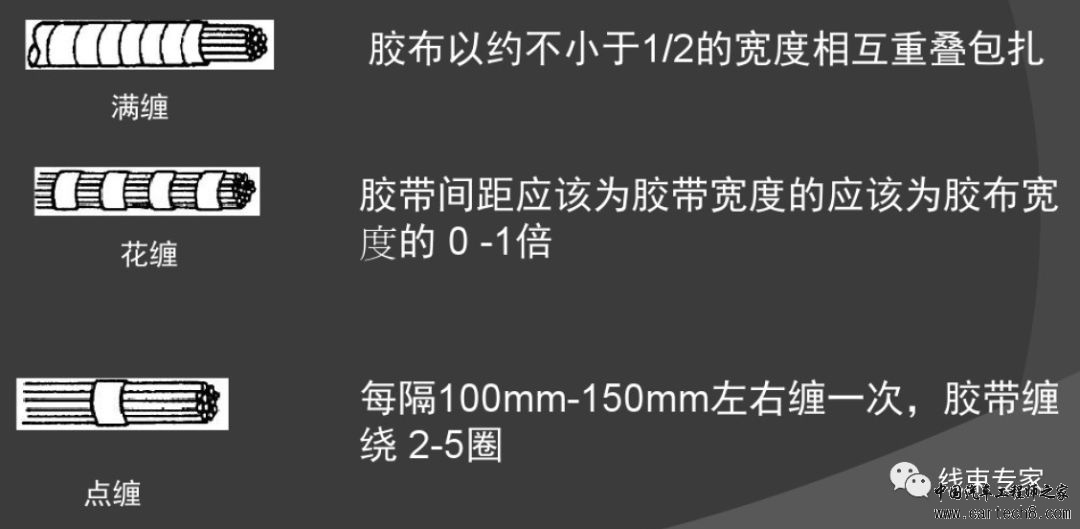

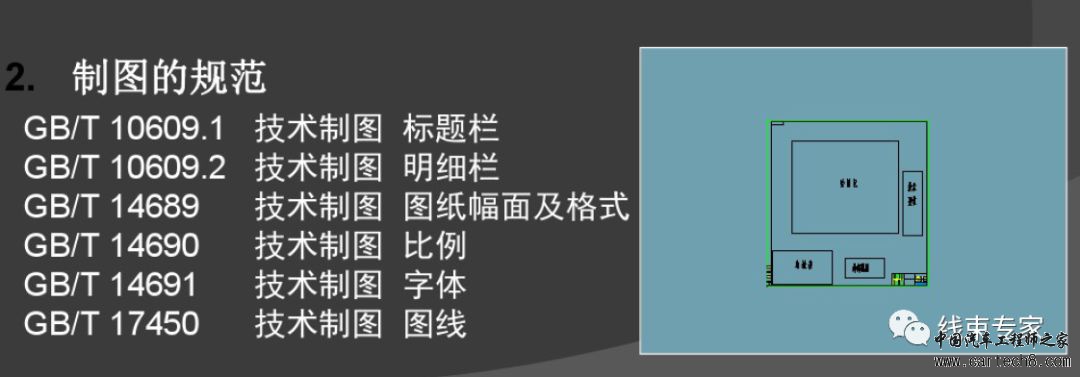

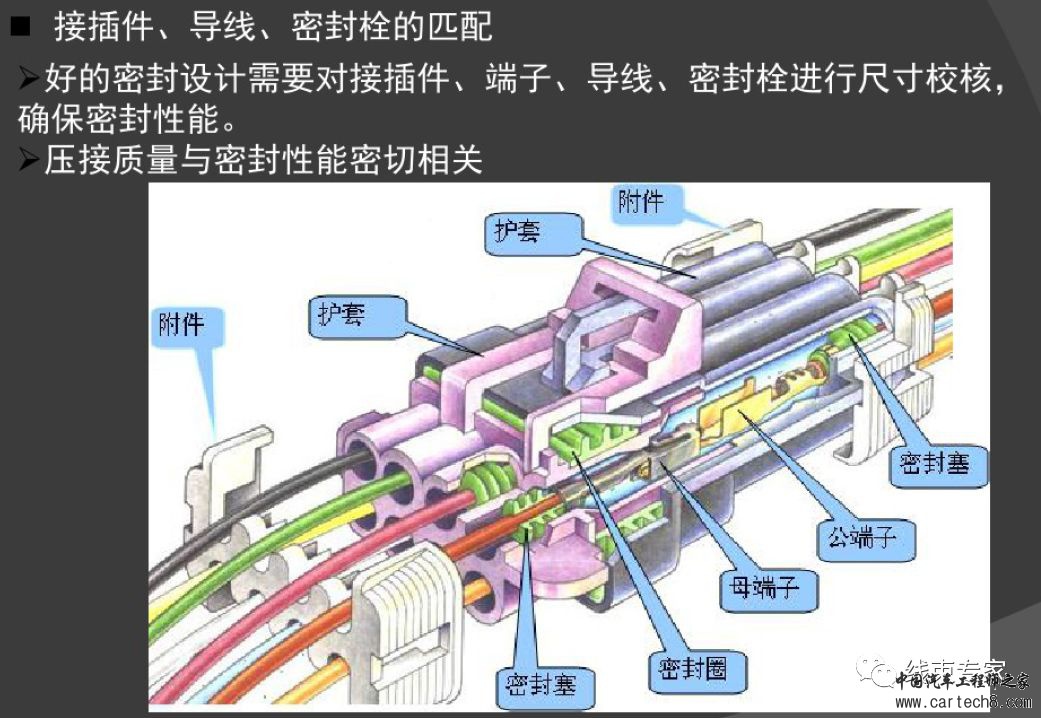

1.3D到2D的转换 在3D到2D的转换过程中，最关键的是尺寸的长度，公差和基准的设定。在3D上量的长度需要适度放一点余量（5%——10%）。一般来说，线束的长度都必须以实车的测量值作为最终的设计依据，在3D数据上的测量，无论多么精确，都不能保证尺寸的准确性，最终生产加工以2D工程图为准。 3.干线与支线的区别 4.尺寸测量基准 5.线束尺寸的优先选择顺序 小结 1、每条线束将在整车上首先安装的卡点定义为测量基准点； 2、橡胶套的安装位置作为测量基准点； 3、大分支比较集中的位置作为测量基准点； 4、接点不作为尺寸测量点 5、尺寸有特殊要求的需要将公差标注 6、测量基准点的表示位置要与装配技术要求一致。 7、尺寸测量基准不能一概而论，当有特殊要求的需要在图纸上进行明确。 6.线束的保护 7.并接点的设计 9.线束的防水处理 11.线束成本优化的方法
