基于MP3的汽车报站器

　　与UDAl330的连接上，AT89C51SND1C的I2S接口引脚分别接到UDAl330对应的引脚上。为提高音频信号音质，UDAl330采用L3模式，APPSEL接地。该模式下，APPL0作为测试引脚，APPL1作为L3模式的时钟，APPL2作为L3模式控制，APPL3作为L3模式的数据输入，它们分别与AT89C5lSNDlC的P4．7、P4．4、P4．5、P4．O相连。

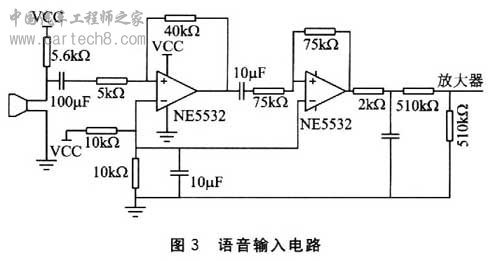

　　报站器不需要录音功能，因此MIC电路无须接入MP3电路中。MIC电路的音频信号作为汽车功放的另一路输入接入，如图3所示。

　　3．2 优盘功能部分

　　该功能涉及在K9F1208上FATl6文件系统的实现与管理，以及作为USB从机与主机间的通信。K9F1208是三星公司推出的一款64 MB的Flash芯片，芯片存储区域分为4096个块，每个块又分32页，每页有512 KB+16字节。Flash的读／写有如下特点：必须以页为单位进行读写，写之前必须先擦除原内容；擦除操作必须对Block进行，即一次至少擦除一个Block的内容。因此FATl6的实现，可将Flash出的一页定为1个扇区，将其2个块(64个扇区)定为一个簇。这样，簇的容量刚好为512字节×64=32KB，满足FATl6对簇大小的要求。在FATl6分配空间时，其逻辑块地址(LBA)与Flash实际物理地址的转换可以按以下公式进行：

　　F1ash的块地址=逻辑块地址／0x20

　　Flash的页地址=逻辑块地址%0x20

　　按照这样的结构及FATl6的要求

，在K9F1208上实现DBR、FAT、DIR和DATA四个区，即可实现优盘中的磁盘管理功能。AT89C5lSND1C芯片内集成有USB控制器，由于Mass Storage协议及端点配置、枚举、通信过程较为复杂，这里不再赘述，硬件连接请参考图2。

　　3.3 显示电路

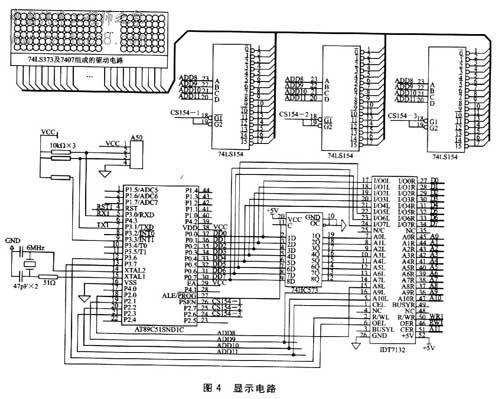

　　如图4所示，显示电路由IDT7132、AT89C5l、74LSl54、74HC573以及1个16×256的LED点阵屏构成。IDT7132是一片容量为32 KB的双口RAM，由于16×256的LED点阵屏显示缓存共需512字节的存储空间，电路使用它与AT89C5lSNDlC接口并存储汉字显示信息。16×256的LED点阵屏可显示16个16×16的点阵汉字，显示屏分32页，每页又分成16行。本设计采用两片4-16译码器74LS154组合成一个5-32译码器，作为页译码器；采用一片74LSl54作为行译码器。每一页对应一个74HC573，用于锁存该页某一行显示的内容；32个74HC573可锁存16×256的LED点阵屏一行的内容，显示屏由7407驱动。AT89C5l从双口RAM规定区域取出显示内容，控制页译码器把数据分别送入每一页的当前行中，然后控制行译码器换行，如此循环形成动态显示。显示电路作为～独立模块使用，报站器显示信息时，只需把欲显示的汉字字模送入双口RAM对应的存储区域。

　　结语

　　随着MP3播放器硬件成本的降低，MP3报站器的性能及成本优势越来越明显，有着广阔的应用前景；且MP3报靖器可方便地更换广播信息，具有较高的使用价值和推广价值。
