基于PLC的嵌入式车辆尾气自动检测系统

bsp; （一）PLC编程

1．控制流程描述

分析仪器单元的PLC负责气路和量程切换的操作，CVS单元的PLC主要对CVS系统进行流程控制，实现自动清洗、自动采样等一系列功能控制。以CVS系统为例，PLC首先控制CVS单元排气过程，将气囊中的废气排空；然后控制清洗过程，进行管路清洗；最后控制自动采样，将背景气体和稀释气体分别抽到两个气囊，为分析仪器的气体分析做好准备。上述过程主要包含对泵、阀开关和定时延时的控制。控制过程如图3所示。

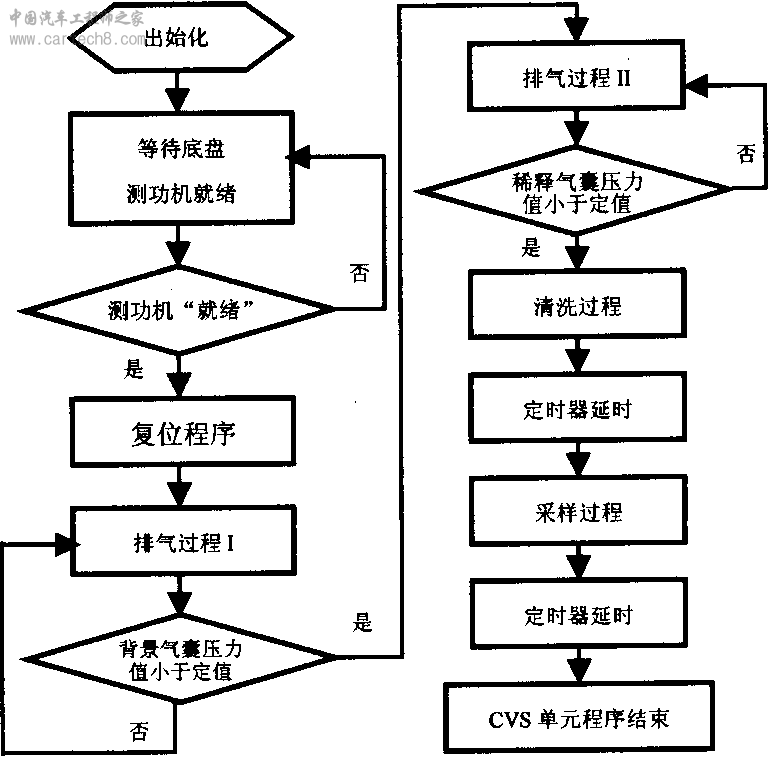

图3 CVS系统PLC控制流程臣

2．控制程序

整个控制程序我们采用程序代码编程，它较之梯形图、功能模块灵活、方便，结构紧凑。主程序模块为：

LD SM0.1 ／／初始化，调用子程序0

CALL SBR_0

S M2.0，4 ／／设置程序执行标志位

LD M0.1 ／／启用等待程序

A M2.0 ／／M2．0设为1

LPS

LD M8.1 ／／有复位请求

ALD

CALL SBR_I／／调用子程序1

／／SBR_0：

LD SM0.0

…．． ／／初始化泵阀状态

CRET

，，SBR_I：

LD SM0.0

LD M3.0

…．． ／／控制CVS工作流程

CRET

（二）触摸屏控制程序设计

系统中操作站我们采用触摸屏实现交互式人机对话。包括5个主要界面：系统主界面、CVS界面、分析仪器界面、报表和历史数据查询打印界面、手动界面。设计以按钮形式简便、直观地来控制PLC运行，有显示操作状态和数据、故障报警以及报表查询等功能。

四、结束语

整个系统完全满足汽车生产厂家现场监测汽车尾气污染物含量的要求。通过简单直观的人机对话界面实现复杂的操作，克服以往监测系统可靠性低、故障率高、操作复效率低等缺点，从而有效地提高了我国汽车生产厂家生产管理水平。
