基于铁电存储器的高速和高保真的汽车事故实时数据记录仪

4 FRAM的数据读写和保护措施

为了适应各类用户的使用习惯，Ramtron公司提供了三种通用的数据总线接口：I2C、SPI和并口，推出了一系列不同容量的FRAM。这里，以采用SPI接口的FM25640型为例，介绍FRAM的数据读写和数据保护。

4．1 FM2560简介

FM25640是Ramtron公司新推出的产品之一，采用工业标准串行外设接口SPI总线对存储器进行访问，总存储容量为64k byte，最大总线工作频率达5MHz。图1所示为FM25640的引脚排列。

SPI接口是一种通用同步串行接口总线，SPI接口利用SCK、SI和SO 3个引脚线进行数据的读/写，其中，SCK为时钟信号端，SI和SO为数据输入和输出端。SCK引脚的时钟信号必须由外部单片机或控制器输入，读/写命令字由SI引脚输入，数据由SO引脚输出。SPI接口共有4种操作模式，分别为0、1、2和3。SPI操作模式决定了设备接收和发送数据时的时钟相位和极性，即决定了时钟信号的上升沿和下降沿与数据流方向之间的关系，

FM25640仅支持模式0和3。在这二种模式下，SCK信号的上升沿触发数据输入，下降沿触发数据输出。

4．2 FM25640的数据读写操作

FM25640是一种8位存储器，采用8192×8的阵列组织形式，用户访问时，只需指定13位访问地址，8位数据自动串行移位。FM25640从外界获得的数据按功能分为二种：指令（command）和数据（data）。不同的功能具有不同的写入格式和方法。

（1）FM25640的写指令

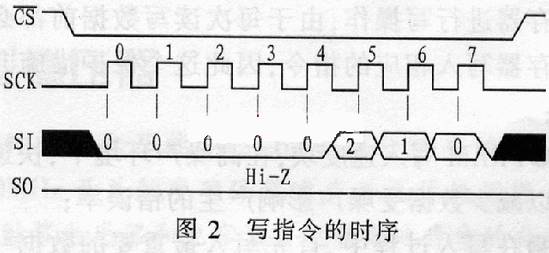

FM25640总共有6条指令，它们分别是写使能（WREN）、写禁止（WEDI）、读寄存器（RDSR）、写寄存器（WRSR）、读数据（READ）和写数据（WRITE），这些指令控制存储器需要完成的功能。图2所示为FM25640的写指令时序。

（2）FM25640的写数据

由于正常情况下FM25640都是处于写禁止状态，因此，在执行写操作之前，必须先写入写使能（WREN）指令，然后指定数据存储的13位起始地址，最后输入数据，FRAM的访问速度非常块，不需要写等待时间，所有数据均可以总线速度连续写入，数据写入完成后，片选端的上升沿使本次写使能失效，FRAM自动恢复写禁止状态。

（3）FM25640的读操作

在片选信号有效后，总线输入读数据（READ）信号，指定数据存储的13位起始地址后，SI端口被屏蔽，数据从SO端口输出，数据地址内部自动增加，每个时钟周期输出一位，每个字节的最大有效位（MSB）最先输出。片选端的上升沿使本次读使能失效。
