发动机盖锁设计中虚拟样机技术

2 汽车发动机盖锁的虚拟分析

本文主要对汽车发动机盖锁进行虚拟运动分析，为了方便研究和分析，建立了四个运动分析方案scenario1、scenario2、scenario3、scenario4。每种分析方案对应着一个装配排列。分析时若发现干涉或间隙过大等问题，可以及时修改虚拟样机模型，然后在进行分析直至满意为止，充分发挥虚拟样机技术的优点，缩短产品开发周期，降低产品开发成本。

2．1 汽车发动机盖锁的运动模拟

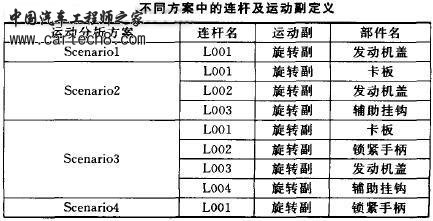

UG的Motion模块具有强大的运动仿真及分析功能，形象的运动模拟很好地体现了虚拟样机技术在设计中的运用。运动模拟仿真的全过程大致可以分为以下几个步骤：创建连杆、建立运动付、定义运动驱动、创建运动模拟仿真四个步骤。本文所研究的卡板锁的运动方式如下：发动机盖板由开启位置落下撞到辅助挂钩，此时盖板所带有的势能在锁钩撞击辅助挂钩时全部转化为动能，从而使锁钩能顶开辅助挂钩形成第一重锁止。但此时，锁钩所具有的动能还不足以推动卡板带动它一起运动。这时候就需要人用手用力的按住发动机盖往下运动直到锁构进入第二重锁止位置为止；最后人手松开，锁紧手柄在回位弹簧作用下回到初始位置并封住卡板回位的趋势。为了方便研究和分析，本文建立了四个运动分析方案scenario1、scenario2、scenario3、scenario4。在四个运动方案中，所定义的连杆及运动付如表1所示。在不同的方案中，发动机盖锁中各个部件的运动主要是以旋转为主，所以应分别为发动机盖、卡板、辅助挂钩及锁紧手柄加上旋转付，并在运动付上施加恒定驱动为运动函数。当创建好连杆、运动付，定义好运动驱动之后，就可以创建运动模拟仿真了。本文采用关节运动的方式来###构的运动。关节运动分析的优点在于可以同时使多个运动付运动，并且每一个运动付所给定的步数和步长可以不同。

2．2 装配排列

由于不同的运动分析方案所对应的虚拟样机模型的装配位置各不相同，因此应为每一种运动分析方案建立相应的装配模型即虚拟样机模型。装配排列属于UG软件的虚拟装配模块，可在一个装配模型中为组件提供多个可选组件位置，从而方便用户在一个装配模型中不同的可选组件位置之间进行切换。可以根据需要保存多个排列，这样就不必在打开装配时分别指定所要参考的可变位置，还可以定义装配排列来为部件中一个或多个组件指定可选位置，并将这些可选位置与部件存储在一起。装配排列是UG NX2.0所特有的一项功能，它可以确定：任何子组件的可变组件定位（Variable Component Positioning ，VCP）。运用装配排列功能，可以建立多个组件的不同装配位置，为实现多个运动分析方案奠定基础。本文根据发动机盖锁的运动情况，设置了四种装配排列位置。建立好四种装配排列之后，可以在装配导航器中根据需要任意地切换不同的装配排列。本文建立的虚拟样机模型包括四个装配排列，每个装配排列对应着一种运动分析方案。

2．3 MPEG电影文件的生成

在UG的Motion模块中提供了将机构的运动仿真转化为可以播放的MPEG电影文件的功能。输出MPEG文件的过程可以分为创建UG/Photo Animation照相机路径和生成运动仿真的MPEG文件两个步骤[3]。由于UG/Photo Animation必须在分析部件文件中创建，而不能在主装配模型中创建。所以本文对应发动机盖锁的四个运动分析方案，分别创建了UG/Photo Animation照相机的视点或路径，再打开MPEG Output（输出）开关，分别生成MPEG电影文件：scenario1.mpg、scenario2.mpg、scenario3.mpg、scenario4.mpg。

因为分别生成了四个MPEG电影文件，虽然我们可以分别在各个方案中看到盖锁零件在不同运动位置的运动模拟，但是由于发动机盖锁的整个工作运动过程被分解在四个运动分析方案中，无法串联成全程模拟，所以使整个运动显得很不连贯。而一般的播放器，如Windows操作系统自带的Windows Media Player等，都只能单个的播放MPEG电影，为了解决这一难题，使盖锁零件的全程工作运动直观地展现在读者面前，本文选择了超级解霸3000作为播放器，按顺序选择所生成的MPEG电影文件：scenario1.mpg 、scenario2.mpg、scenario3.mpg、scenario4.mpg，即可将整个发动机盖锁的四个运动模拟仿真串联起来，形成电影动画，进行播放。

3结论

以虚拟样机技术为设计理念，通过UG软件，建立汽车发动机盖锁的虚拟样机模型。虚拟样机模型应是参数化的实体模型，从而满足用户不断修改并最终实现最优设计或变形产品设计的要求。运用UG的Motion模块对发动机盖锁进行运动学仿真分析，建立了四个运动分析方案，在虚拟样机模型中为每个运动分析方案建立相应的装配排列。将发动机盖锁的运动模拟以MPEG电影文件形式输出，形成电影动画，并用超级解霸3000播放器进行播放。通过动画演示，可以更直观、正确的理解汽车发动机盖锁的工作原理和运动的基本过程，提高汽车发动机盖锁的设计水平。虚拟样机技术可以减少实物模型和样机的投入，缩短产品开发周期、降低产品开发成本和制造成本，有利于实现产品的最优设计或变形产品设计。
