基于LIN总线的汽车HID前照灯自动调光系统

　　一、引言

　　HID是高压气体放电灯（High Intensity Discharge）的缩写，也可称为重金属灯或者氙气大灯。与传统卤素灯泡相比，HID有亮度高、寿命长、省电等优点。

　　正是由于HID具有高亮度的特点，如果使用时照射高度调节不当，在会车时将会对迎面来车的司机造成强烈的眩目，产生安全隐患。为了规范HID前照灯的市场，联合国欧洲经济委员会（UnitedNationsEconomicCommissionforEurope）在ECE-R48条款中明确规定：装备HID前照灯的车辆必须配备能够全自动调节其照射高度的系统，也可称之为前照灯水平自动调光系统。该系统工作时，会根据车辆负载的变化自动调整HID前灯的投射俯仰角度，确保其投射高度在合适的范围内，既达到良好的照明效果，又不会对迎面车辆的司机造成眩目。

　　二、系统总体方案设计

　　如图1所示，系统可分为三个部分，即车身高度传感器、中央控制单元和驱动执行单元。系统运作情况如下：该系统的主MCU（MC68HC908GZ60）采集车身前后轴高度传感器的信号，经运算后发出控制信号分别给左右前照灯的水平调光步进电机，指示电机转动到指定位置，完成自动调光。

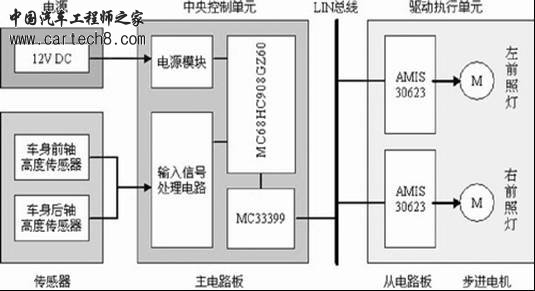

　　图1前照灯自动调光系统方案设计

　　三、系统硬件设计

　　1．车身高度传感器

　　该系统的主要原理是利用测定车内两个基准点（约前、后轴位置）到地面的距离差得出车辆的倾斜角度信号，从而进行水平调节。可选择光电编码式的车高传感器，把车身高度的变化（悬架变形量的变化）变换成传感器轴的旋转，将检测出的旋转角度信号转变为电压信号输入MCU。实验中，车身高度传感器在车左前轮和左后轮内侧各装一个。

　　2．中央控制单元

　　系统中央控制单元采用飞思卡尔（Freescale）公司生产的MC68HC908GZ60芯片为主MCU，配合其他必要元件组成控制单元电路。该芯片主要特性有：8位HC08型CPU，开发资源丰富，兼容性好；片载60KBFlashEEPROM，2KBRAM；24通道A/D转换模块，10位精度。

　　此外，选择飞思卡尔MC33399芯片与核心MCU通过SCI口相连，作为LIN总线收发器。该芯片最多可以驱动16个节点。

　　之所以选择LIN总线，是因为它已经是车用总线中较为普及的一种，它的优点是芯片价格低廉，性价比高。LIN总线信号传输速率可达19.2kbps，一般用在对汽车安全性要求不高的控制场合，例如电控门窗、车灯开关控制等。LIN总线主节点电路原理图如图2所示。

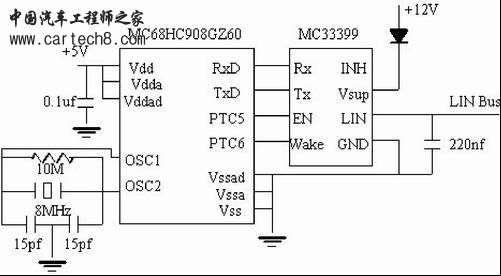

　　图2LIN总线主节点电路原理图
