在汽车中驱动LED照明的开关（一）

　　图2是LT3486双输出升压型LED驱动器的应用，它以100mA恒定电流驱动两串LED，LED电压高达36V。

　　这个升压型转换器用小的电压检测电阻与LED串和PWM调光MOSFET串联，并具有高效率。9V至16V的整个电池电压范围低于LED串的电压。双通道LED驱动器驱动20个LED组成的两个LED串，同时保持最高开关电压低于该集成电路的42V额定值。20个LED组成的单个LED串需要高得多的电压。

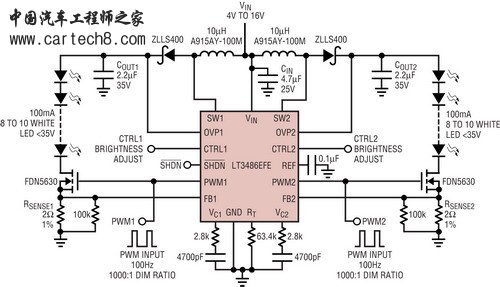

图2：在GPSLCD显示器中，LT3486以100mA电流驱动20个白光LED

　　在电池工作电压范围内，效率大约为90%。如果电池电压降至4V，LT3486仍会工作，但是视LED编程电流和LED数量而定，可能进入限流状态。该转换器停机时仅消耗低于1uA（典型值为100nA）的电流。LED电流通过选择外部检测电阻值设定，选择检测电阻时基于非常低的200mV检测电阻电压以实现高效率。每个LED串的电流都可以用CTRL引脚上的模拟信号调节，最高调光比为10:1，或者用PWM信号调节，以实现高得多的调光比。

　　就夜间观看极亮的显示器而言，LT3486以其独特的内部PWM调光架构提供1000:1的PWM调光比。内部LED电流存储器具有超快PWM响应时间，可以低于10us的时间让LED电流从零返回到100mA，以实现真彩PWM调光。在高端显示器中用两个LT3486驱动分别代表红、绿、绿、蓝（R-G-G-B）的4个LED串，可实现1000:1的调光比，并在非常暗的夜间工作环境保持显示器的真彩特性。
