HMI9106在车辆检测设备中的应用

现在汽车行业在我国的发展越来越快，汽车增长的速度也在逐年递增，汽车安全检测是必不可少的环节，采用阿尔泰公司的HMI9106外带485采集模块的便携式检测设备满足了许多客户的方便应用。

操作系统：采用Windows CE 操作系统，EVC编辑的应用程序。

硬件部分：通过HMI9106的COM0口连接一个DAM-3058S和一个DAM-3027。

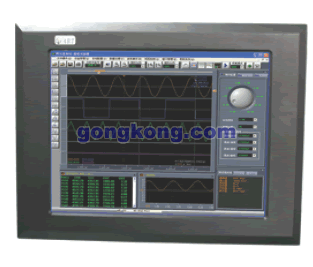

HMI9106性能指标：

◆32位工业级RISC处理器，工作主频520MHz

◆内存：64MByte SDRAM Nor Flash：32MByte

◆RS-232：2个，其中一个带有硬件握手信号

◆RS-485: 1个

◆USB： 主、从接口各1个；

◆以太网：100M工业级以太网接口

◆显示器：6.4”TFT LCD；分辨率: 640*480/800*600；最大颜色数:65536色

◆4线电阻式触摸屏；分辨率：连续；透光率：85％；使用寿命：100万次

◆供电：DC 24V/1.5A

◆工作温度： 0°C ~ +50°C；存储温度：-10°C ~ +60°C

DAM-3058S是12路模拟量输入（10Hz,8路电流:0~20mA + 4电压:0~10V）的485采集模块。

DAM-3027 是16路数字量输入/输出模块（8路TTL电平输入，8路TTL输出）的485采集模块。

3058采集汽车上的一些模拟量，如油门量，方向盘角度等。3027用来采集汽车上的一些开关设备，它们把采集过来的数据通过485总线传给上位机HMI9106，通过上位机软件来判断被测信号是否符合要求。此套设备使用起来比较方便，可移动性强，使用灵活。
