车门控制模块的电动车窗的设计

电动车窗采用两个半桥智能功率驱动芯片BTS7960B组合成一个H桥驱动，中央门锁、后视镜和加热器的驱动芯片分别采用TLE6208-3G、 BTS7741G和BSP752R，车灯的驱动芯片采用BTS724。这些器件已提供了完善的故障检测及保护功能，因而避免了采用过多的分立元件，大大减小了模块体积，并提高了模块的EMC（电磁兼容）特性。

车门控制模块的电路主要由以下几部分组成：电源电路、电动车窗驱动电路、后视镜驱动电路、加热器驱动电路、中央门锁驱动电路、车灯驱动电路、CAN总线接口电路及按键接口电路等。

电动车窗的硬件设计

1 电动车窗驱动电路及启动特性

本车窗控制系统通过智能功率芯片BTS7960驱动直流电机转动，BTS7960的接口电路如图2所示。图中的引脚7960INH1、 7960IN1、7960IS1、7960INH2、7960IN2和7960IS2分别连接到XC164CS的I/0口P9.4、P1L.4、 P5.6、P9.5、P1L.5和P5.7。

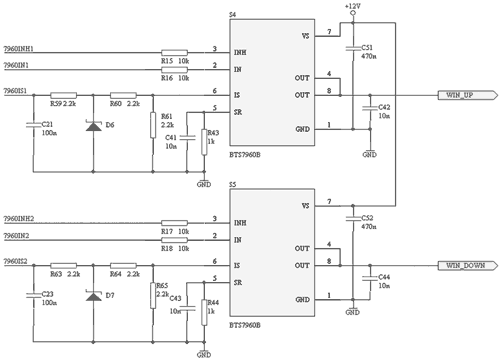

图2 BTS7960接口连线图

BTS7960是应用于电机驱动的大电流半桥高集成芯片，它带有一个P沟道的高边MOSFET、一个N沟道的低边MOSFET和一个驱动IC。P沟道高边开关省去了电荷泵的需求, 因而减小了EMI。集成的驱动IC具有逻辑电平输入、电流诊断、斜率调节、死区时间产生和过温、过压、欠压、过流及短路保护的功能。BTS7960通态电阻典型值为16mΩ，驱动电流可达43A。因此即使在北方寒冷的冬天，仍能保证车窗的安全启动。

如图3所示，两片BTS7960构成全桥驱动车窗上升或下降。T1和T4导通时，车窗上升；T2和T3导通时，车窗下降。系统没有主动制动过程，车窗移好之后，上管触发信号停，通过该桥臂下管反并联二极管续流，直到电流为0A。续流过程持续250ms，足以满足车窗电机大功率的需求。为了避免车窗电机启动瞬间出现电流尖峰，通过对下桥臂开关管进行频率为20kHz的PWM信号控制，实现软启动功能。
