车载ECU中USB接口电路供电保护设计

　　车载ECU的安全性能要求很高，在电气、物理、化学等各方面，各大汽车厂商通常都有自己严格的标准。一般情况下，车载ECU的外部接口都要有各种故障保护电路，其中最重要的莫过于对车载12V电源或对地发生短路时的保护电路。由于USB接口可以直接输出5伏电源，所以短路保护显得尤为重要。本文设计的保护电路可以实现对USB电源输出线的有效保护，无论USB电源输出线VBUS发生对12V电源还是对地短路，均不影响车载ECU内部电路的正常工作，实现了本质安全级的短路保护。

　　1、 前言

　　为了保证行车安全，车载ECU的安全性能要求很高，在设计时便要保证故障发生率尽量低。作为目前应用最为广泛的移动外设与主机间通讯接口，USB（Universal Serial Bus）具有成本低、使用简单、支持即插即用、易于扩展等特点，在车载娱乐和存储设备上获得了广泛的应用。因为USB接口提供了内置电源，可提供 500mA以上的电流，对于一些功率较大的设备，如移动硬盘等，其瞬时驱动电流则可达到1A以上。如果车载ECU上带有像USB总线这种可以直接输出电源的接口，为防止接口电路发生对电源或对地短路时损坏机体，其接口部分通常都应具有保护电路，以便执行故障自诊断和保护功能。当系统产生故障时，它能在存储体中自动记录故障代码并采用保护措施，防止系统损坏，避免引起安全事故。

　　2、 电路设计

　　利用比较器并结合外围电路，本文设计了一种可以自动探测USB电源输出线是否发了对12V电源或地短路，并且可以在短路故障发生时自动切断电源供应的保护电路。另外，如果探测到联接设备不在支持的USB设备之列，系统也可以借助本电路主动断开电源供应，并自动根据设备的连接状态实现对电源供应的控制。具体电路如图1所示。

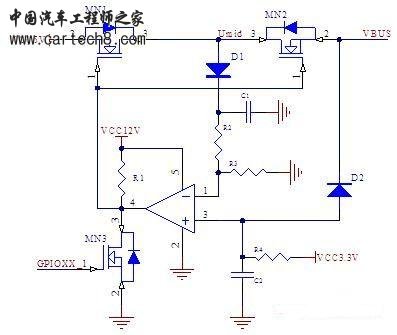

图1 USB VBUS短路保护电路

　　图中MN1和MN2是USB电源通道上的两个MOSFET，用于控制5伏电源的输出，它们的G端都连接到比较器的输出端上。比较器的正端电位值受 3.3伏和VBUS共同影响，负端电位值由Umid通过电阻分压来决定，Umid的值总是与VCC5V和VBUS中的大者相同。本充分发挥二极管的正向导通和反向截止的作用，并对MOS管中快恢复二极管加以利用，利用一个比较器便可以构成一个窗口比较器。如果VBUS上的电压落在窗口之外（例如12V供电电压或地电平），那么比较器输出低电平，关断供电线的MOS管。这样既使12V电压无法进入系统内部，也防止了系统5V供电因为对地短路而发生过流，起到了保护系统不受短路侵扰的作用。

　　3、 功能论证

　　假设比较器的两个输入端电位分别为U+和U-，输出电位为UO，二极管D1和D2的电压分别为UD1和UD2，可知：

　　U- = （Umid—UD1）R2/（R2+R3）； （1）

　　正常工作的情况下，U- < U+，UO为高电平，MOS管处于打开状态。下面按照VBUS上电压值的大小分两种情况进行讨论，分析其值为多大时将使比较器输出发生反转，关断电源输出。

　　a、如果VBUS电压大于5V， 因为二极管D2的反向截止作用，有：

　　U+ =3.3V； （2）

　　又因为MN1和MN2中快恢复二极管的作用：
