适用于汽车的USB连接技术新概念

　　测试和鉴定

　　所有 提及部件已根据SAE/USCAR-30草案/08-2006规范进行过相关测试。特别值得一提的是，对连接器进行温度循环和环境测试相结合的测试。USCAR-30规范要求综合测试这些接插件，可以说，既要满足“用户”的需求，又要满足“车辆”的要求。因此每5 000次才有替换USB适配器的必要，也就是约每5年一次。

　　电磁兼容性能对于接插件技术的质量也是至关重要的。为证明这项性能，在运行中的USB接口已根据相应的电磁兼容标准进行测试。考虑到数据传输速率，应根据高频参数开发相应的USB高速数据传输系统。

　　根据SAE/USCAR-30草案/08-2006规范所涉及USB2.0修订本说明的一些主要的高频参数如下：

　　1. 阻抗范围（90±15%）；

　　2. 传播时延（<26ns）；

　　3. 传播时延差（<100ps）；

　　4. 衰减率（<5.8dB，f=400MHz）；

　　5. 屏蔽范围（最小20dB，30MHz～1GHz）。

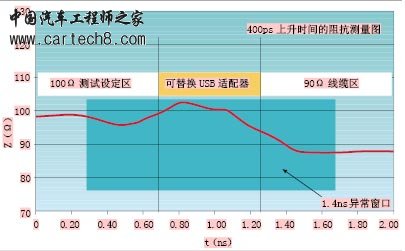

　　传播通路中阻抗不连续性将会导致反射损失和信号失真。借助时域反射计（TDR），阻抗值可用时间函数直接显示出来（见图2），以便时刻监测该数值是否符合USB系统的规定系统公差。

图2 可替换的USB适配器的阻抗图

　　 泰科电子的USB连接器系统同时满足阻抗、传播时延（两个设备间信号传输的时间）和传播时延差（差分对内偏移）的要求。除了这些参数，衰减率也是具有重要影响的标称值之一。互连衰减将引起信号失真并影响系统的功率设计。

　　电子数据链路必须完成两项主要任务：一是数据传输，二是不影响周围环境。因此，必须注意保证电线和接插件屏蔽以及接插件和接插件屏蔽间极低的感应互连。通过屏蔽效能参数，可以看出如连接器、线缆和连接器组件等无源元件的屏蔽质量。屏蔽效能提供了电磁干扰的可消除的参数范围。绝对辐射值的最小化和抗干扰性的最大化，不仅取决于连接器的设计，同样也取决于屏蔽层之间的连接概念。泰科电子可替换的USB适配器能完全满足上述所有USB高速数据传输系统的限定条件。
