汽车传感器波形分析在故障诊断中的应用

　　故障排除 在更换曲轴位置传感器和凸轮轴位置传感器后都不能解决问题，于是将思路转到曲轴位置传感器的缺口环上来，在图1中凸轮轴位置传感器波形左边三分之一处的波形与其它地方的不一样，更与正常车的波形不一样。传感器没问题，那只有曲轴位置传感器的缺口环有问题了，而且是在与大缺口相距15个齿的位置上。起初怀疑是在第15个齿上有异物，导致传感器信号不好，通过传感器安装孑没能看到有异物，于是只能拆卸油底壳，拆卸油底壳后转到第15个缺口齿位置，如图3中铁棒指示位置的缺口齿环不是有异物，而是有一点变形，变形后导致此位置与传感器的间距变大，以致产生的信号不够强，才产生了不正常的小波形。更换曲轴后此车问题彻底解决。

　　故障总结 为什么此车会出现间歇性起动困难的现象？再来看一下图1与图2中曲轴位置传感器的波形，假如在图1中曲轴位置传感器波形最上方向下一点的位置画一横线，又在图2中曲轴位置传感器波形上同样位置画一横线，根据在此线上

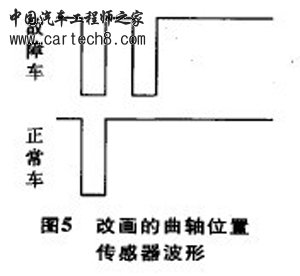

有无波形可得出图5中的2个波形，ECU只有得到图5下图波形才能发出点火信号起动发动机，而ECU得到图5上的波形不能发出点火信号起动发动机，但在偶然的时刻故障位置产生的波形恰好达到合格的底线时，就可以起动发动机。起动后，ECU对曲轴位置传感器波形的检测就不是那么严了，因此，发动机起动后不会熄火。也就是此车故障的根本原因。

　　另一点提示：本故障体现出发动机严格起动，保护发动机；但当发动机起动后，尽可能维持发动机的运行的设计理念。

　　4 总结

　　该车故障的诊断，充分利用了双踪示波器的双踪显示功能，使曲轴与凸轮轴的波形、转速关系很清晰的反映出来，使故障的判断、定位较迅速。
