新型汽车无钥门禁系统单片机实现方案

　　引言：

　　在当今社会，汽车特别是私人汽车的使用已经非常的普及。汽车门禁系统在保护汽车个人财产安全、展示用户个性及所有权方面起着至关重要的地位。当今，汽车工业引进的RF RKE门禁系统，大大改善车主开门的便利程度，即使在天黑或冬天寒冷的天气条件下，用户也可以方便的打开车门。

　　但是另一方面，RF RKE门禁系统同时也有很大的不足之处。在原装钥匙或PEG钥匙卡缺失的情况下，车主将面临窘境。如果PEG钥匙卡丢失，车主的财产安全更是面临威胁。

　　本方案就是在这样的现实背景下，试图通过单片机实现一种新的方式的门禁系统，以克服上面所述RF RKE门禁系统的天然缺陷。

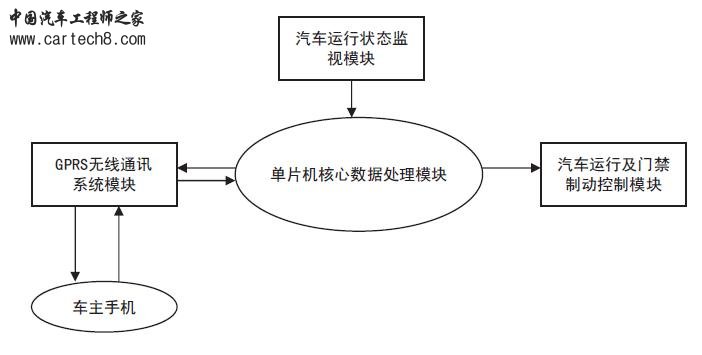

　　系统框图：

　　系统框架如下图所示：

　　1. GPRS无线通讯系统模块：

　　此模块基于目前应用广泛的无线网络服务运营商提供的GPRS无线分组通讯服务，完成从车主到单片机系统核心的交互通讯服务。

　　一方面，接受来自车主手机发送的密钥序列或指令序列，转换成适当格式的串行数据后，放松到单片机核心模块，由单片机进行数据处理，完成开车门、车门等相关动作以及车主要求的其他动作。

　　另一方面，接受来自单片机核心模块的状态数据，转换成适当格式后发送到车主手机，提供汽车当前的运行状态或完成指令情况，供车主查阅。

　　2.单片机核心数据处理模块：

　　此模块主要完成以下功能：

　　A 接受来自汽车运行状态监视模块发回的状态数据，包括门禁系统的开启或关闭状态，汽车的启动或停止状态。

　　B 接受来自GPRS通讯模块转发来的用户密钥及指令数据。

　　C 处理数据，比对发来的密钥，如果密钥正确，则发送开启命令到汽车运行控制模块；反之，则发送拒绝命令到制动模块，停止汽车运行，并发出警报信号，同时发送紧急状态信息至原始车主手机。

　　D 接受来自用户的查询命令，将汽车运行状态信息以适当的格式发送到用户手机端。

　　E 其他相关用户要求的功能。

　　由于这个模块要完成的数据处理工作量并不大，因此基于富士通最新应用于汽车电子方面的单片机MB95F 168来实现此功能。

　　3.汽车运行状态监视模块：

　　基于传感器实现，向单片机发回汽车的运行状态数据，包括汽车门禁系统的开启状态，汽车的运行状态。

　　4.汽车运行及制动控制模块

　　接受来自单片机核心模块传来的指令，实现相关的动作，开启或制动汽车，在非正常状态下发出警报等。

　　5.用户手机端：

　　充当用户的操作平台，基于普通的GPRS服务。

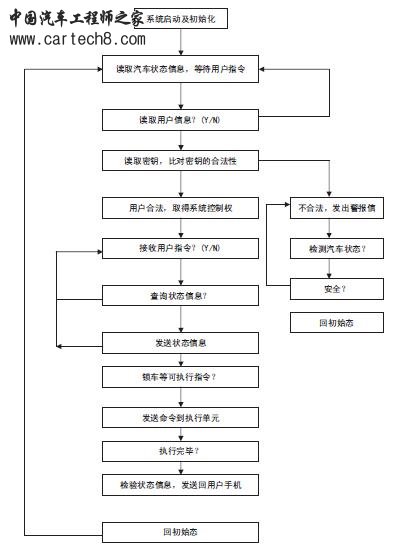

　　软件流程图：

　　应用前景及小结：

　　综上所述，此方案描述的汽车门禁系统具有以下优点：
