联合电子Pin电机种类

定子绕组采用矩形截面导线的电机被称为Pin电机。与普通绕线式电机不同，Pin电机不是先将圆导线绕成特定的线圈再由机器嵌入定子槽内，而是将扁铜线预成型，插入定子槽内，并在一端或者两端再次成型并焊接好，形成整个定子绕组。

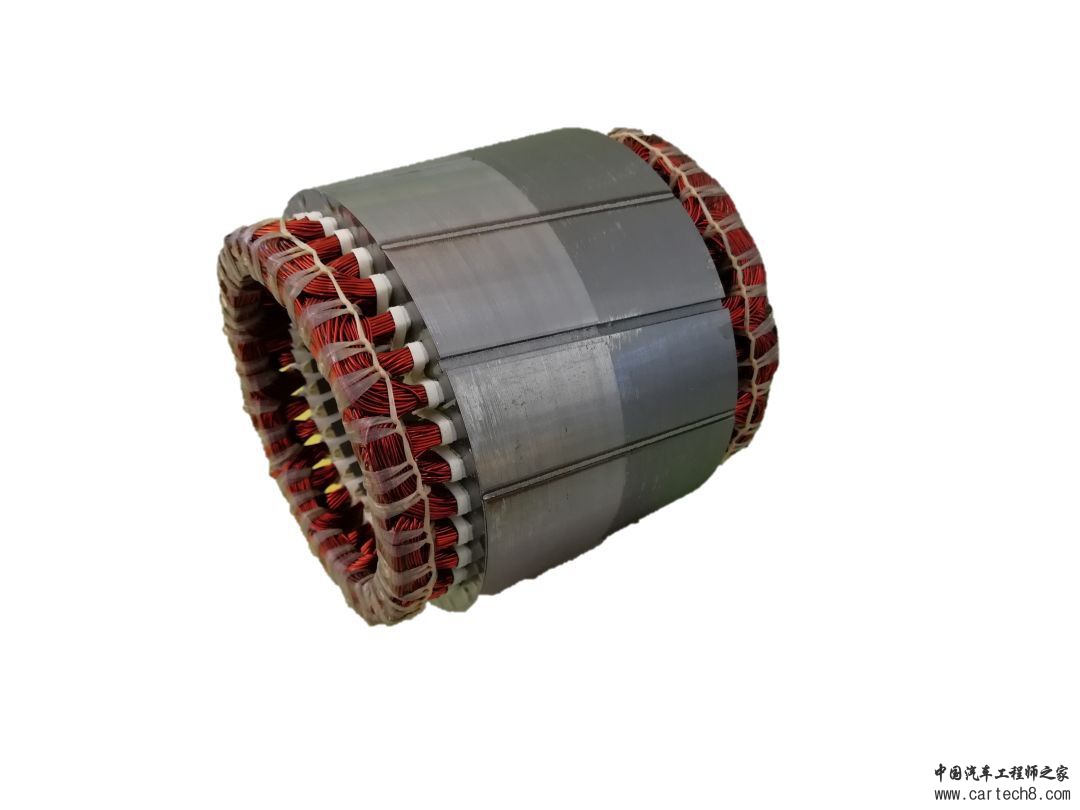

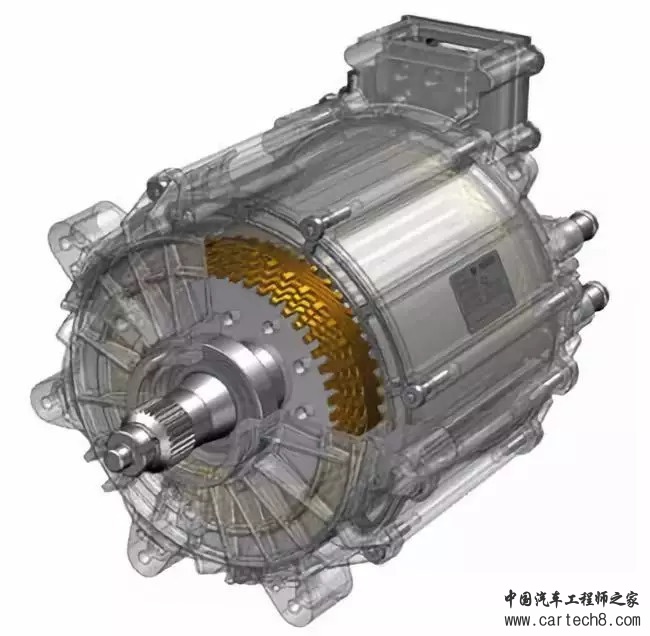

图1 Pin电机

按照定子直径分类，联合电子共有三种不同直径的Pin电机，直径从小到大依次为SMG2U153、SMG2U180和SMG220。

按照轴向长度分类，联合电子提供的Pin电机具有灵活可变的轴向长度。SMG2U153和SMG2U180电机轴向长度范围涵盖60mm-160mm，SMG220电机轴向长度范围涵盖86mm-150.5mm。

按照每槽Pin数分类，联合电子具有多种不同方案。

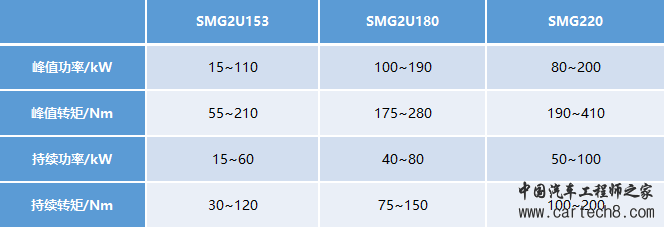

表1 联合电子不同种类Pin电机产品性能

02

Pin电机优点

Pin电机有三个主要优点：

1、槽满率高：由于采用扁铜线，比圆导线更好地填充定子槽内空间，具有更高的槽满率，即增大了每匝绕组的截面积，减小绕组电阻，从而降低铜损，其效率要高于传统绕线电机，进而提高整车的续航里程。

图2 Pin电机与绕线电机对比

2、散热性好：采用扁铜线的另一大优点是散热性好。与圆导线相比，形状非常规则的扁铜线在定子槽内匝间可以更紧密的贴合，与定子齿、定子轭部也可以良好接触，热传导更好。同时，电机端部区域具有更大更规则的暴露表面，这意味着定子绕组有更大的散热面积，使得Pin电机输出具有更高的持续性能和更长的峰值持续时间。

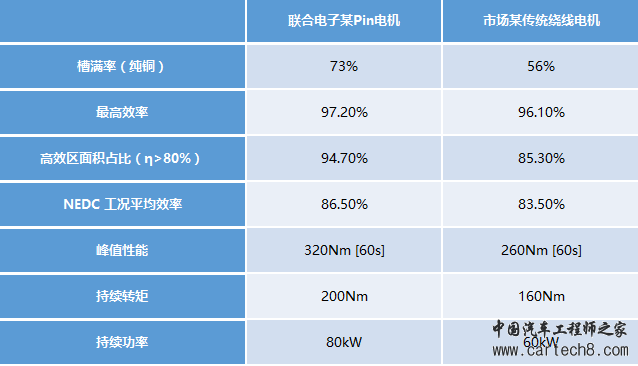

表2 联合电子Pin电机与市场同尺寸绕线电机对比

• 对比可知，联合电子Pin电机槽满率提升了30%，持续性能提升25%，峰值性能提升23%。
• 最高效率提升1.1%，NEDC工况效率提升3%，500km行驶里程可节约2度电。

3、批产稳定性好：扁铜线的应用可以采用自动化程度更高的产线，适合于批量化稳定生产，排除了人工因素对质量的干扰。同时，自动化的应用大大提高生产节拍，成本更优。

03

客户受益

联合电子三种不同直径Pin电机SMG2U153、SMG2U180和SMG220的峰值功率范围15kW~200kW，峰值转矩范围55Nm~410Nm，完全满足A00级、A0级、A级、B级、C级、D级、SUV、MPV各种级别整车的需求。客户可以自由选择单个电机或不同电机的组合实现自己的整车目标。

联合电子Pin电机在电磁设计阶段就充分考虑集肤效应和临近效应的影响，兼顾电机NVH性能通过多目标优化寻找一个最优的电磁方案和扁线的最佳长宽比，从源头解决电机的NVH问题。同时针对NEDC和WLTC工况进行高效区间效率优化，续驶里程更长。

联合电子Pin电机所有核心部件均采用平台化设计，成本更优；可根据客户不同需求供应有效部件或整机，供货范围更灵活； 博世同步平台开发及技术支持，支持力度更强；本土化研发团队技术认可及技术支持，响应速度更快。

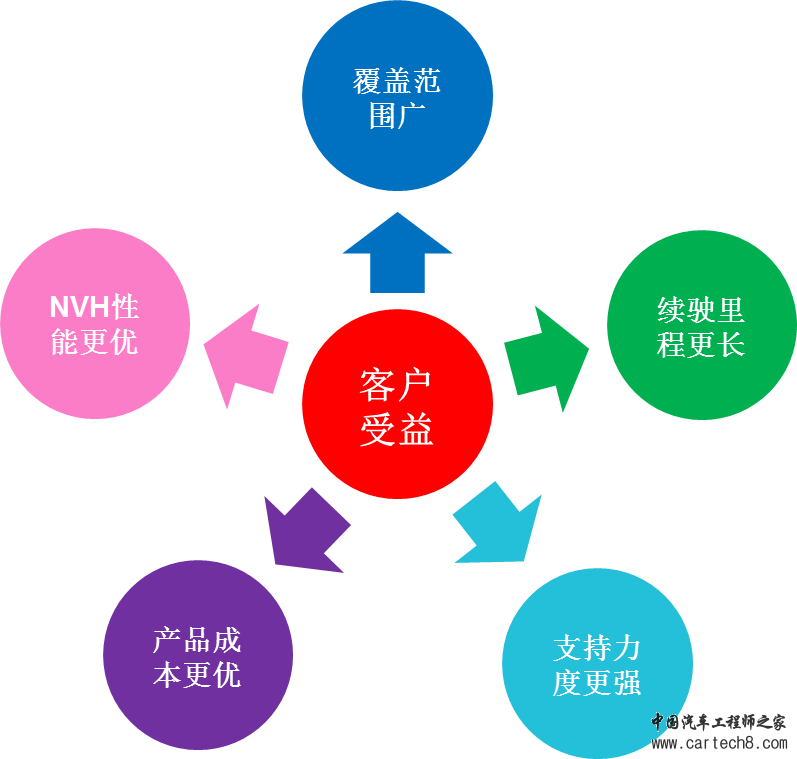

图3 客户收益

04

结语

面对日益严苛的车用驱动电机要求，Pin电机符合行业发展趋势，将来有较大的发展空间。联合电子在开发Pin电机的过程中克服了系列难点，技术有绝对优势。未来随着市场的发展，联合电子将持续设计生产高质量、高可靠性的产品来满足客户的需求。
