基于BF533的智能车载终端

　　引言

　　机动车辆迅速增长,给人们的生活带来方便的同时,也带来了车辆管理、车辆防盗、车辆遇抢等问题。如何使车辆的管理科学化,提高车辆的运营安全,已经成为一个亟待解决的重大课题。

　　基于BF533的智能车载终端整合了高性能处理器、全球定位系统、全球移动通信系统GSM/GPRS、蓝牙耳机、TFT-LCD显示器、CMOS摄像头、FPGA逻辑接口、计算机网络等资源。主要实现的功能指标有：

*图像实时拍摄、处理功能：提供实时路面情况分析。

*实时定位功能：获得高精度的位置及状态信息。

*监控报警：监控中心通过数据分析可得出车辆位置并提供帮助。

*车载电话功能：可以实现蓝牙免提电话功能，保证语音通信。

*图像存储和文件管理：可存储压缩图像两百多幅，存储短信上千条。

*远程控制功能：提供485总线接口，利用手机短信实现汽车内设备的远程控制。

*上网功能：通过GPRS实现无线上网，同时也可以下载导航地图。

　　系统硬件设计

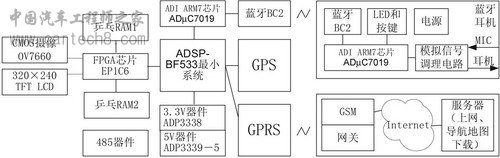

　　如图1所示，整个系统包括三个部分：智能车载终端、蓝牙耳机和服务器软件(提供GPRS下载和远程视频监控显示)。由于篇幅关系，服务器软件在这里不再论述。

　 　图1 系统硬件结构

　　智能车载终端

　　·BF533核心处理器

　　BF533是ADI公司Blackfin系列的高性能体系结构的定点DSP。它具有两个MAC信号处理引擎，采用正交类RISC微处理器指令集，特有的专用视频指令使它在多媒体应用开发方面具有显著的优势，为以单DSP为核心开发较为复杂的多媒体系统提供可能。

　　此外，BF533还具备丰富的外设接口资源，通过数条高带宽总线与内核连接。除通用I/O口、实时时钟及定时器外的所用外设均受DMA结构支持。

　　·FPGA电路设计

为了使系统具有强大的扩展性，选用了EP1C6Q240。它是Altera公司Cyclone系列的中低档产品，有5980个LE单元，内部RAM 92kbits，PQFP240 封装，I/O 185个，2个PLL，还支持LVDS、DDR 等传输接口。它的配置使用最新型的AS配置方式，配置芯片是EPCS4(FLASH 结构、4Mbits )。

　　·蓝牙手机和GPS接口

　　GPRS部分采用GR47芯片，它是Sony Ericsson公司生产的新一代GPRS模块，不仅能提供GSM语音、数据传输功能，还提供了GPRS数据传输功能。

　　GPS部分采用高灵敏度的GR-87接收模块，它还支持NMEA0183 v2.2 标准信号格式及SiRF二位元编码。

　　·其他接口电路

　　显示器采用24位320×240的彩色LCD，只用了其中红、 绿、蓝各6位像素。同时配置了像素时钟和VM时钟信号。

　　CMOS摄像头采用OmniVision公司OV7660，ADmC7019通过SCCB接口对OV7660进行控制，包括对比度、亮度、饱和度、白平衡及自动曝光、同步信号位置及极性输出、帧速率和数据输出格式。

　　RS485总线是工业领域广泛应用的LSO/OSI模型物理层标准协议之一，采用平衡式发送、差分式接收的数据收发器来驱动。

　　蓝牙耳机

　　·总体结构

　　蓝牙耳机主要包括几个部分：功能按键和状态指示、蓝牙模块BC-2通信部分、语音编解码电路、MIC及喇叭放大电路和电源电路。硬件总体结构如图2所示。

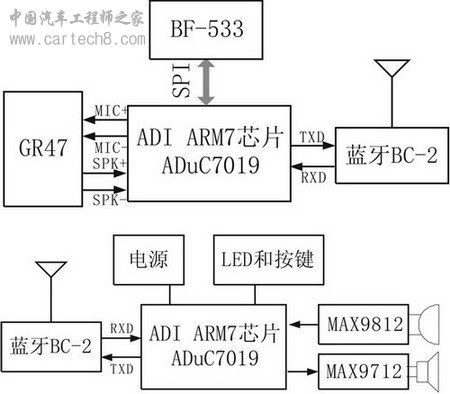

　　 图2 蓝牙耳机硬件框图
