基于MC9S12DP256的轿车ABS/ASR集成控制系统

　　2.3、ECU控制软件设计

　　ABS/ASR集成控制系统中ABS和ASR子系统本身都是复杂的控制系统。软件系统的集成并不是把ABS和ASR控制系统简单地叠加,而是要把它们有机地融合,同时还要考虑到软件运行的实时性、可靠性等问题。

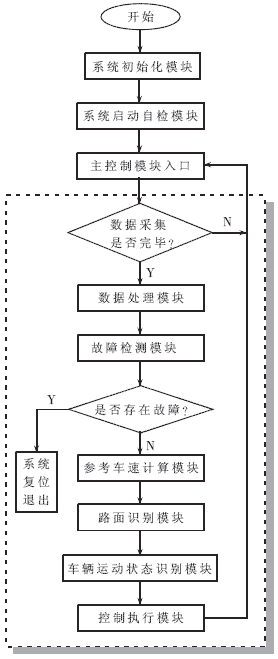

　　集成控制系统的控制软件主要由系统初始化模块、启动自检模块、主控制模块、制动踏板中断服务程序模块等几大部分组成,总体框图如图4所示。　　

　　图4 ABS/ASR集成控制系统软件框图

　　系统初始化模块在系统上电复位时对系统进行初始化。初始化内容包括MCU内部的时钟、各端口设置、串行通讯接口、模拟和数字通道、看门狗定时器、系统变量等,以保证MCU正常运行。另外还包括对集成系统的执行机构进行复位,确保车辆的安全行驶。

　　启动自检模块是在系统初始化后对关键软、硬件部分进行静态检测,以判断系统的软、硬件工作是否正常。如果发现集成控制系统中存在故障,故障警示灯会持续点亮。

　　主控制模块为ABS/ASR集成控制系统的控制主程序,见图4中阴影虚线框。主控制模块通过实时中断RTI做固定周期20ms的循环,连续调用故障诊断模块、数据处理模块、参考车速计算模块、路面识别模块和车辆运动状态识别模块,实时进行车辆运动状态和外界环境的判断。然后依据车辆当前的运行状态,由控制执行模块分别进行ABS或ASR的逻辑门限值控制。

　　考虑到驾驶员制动动作与ASR制动干预控制的紧急切换需要,设计了制动踏板中断服务程序。当采集到制动踏板触发的中断时,进入制动踏板中断服务程序,如果集成控制系统处于ASR工作方式,立即退出当前控制,对执行机构模块进行复位,恢复常规制动方式,不干预驾驶员的制动动作,保证了车辆行驶的安全性。
