基于DSP的新型无分电器点火装置

　　随着电子技术的迅猛发展和绿色环保的要求，人们对汽车发动机点火系统性能的求越来越高，不仅要求实时性强、点火正时特性好、抗干扰能力强，而且要求集成较高、减少故障点、具有自诊断和备用点火功能，同时还要求与PC机通讯并能进行系统软件升级、重要数据更新和在线系统仿真。下面介绍一种基于DSP的新型汽车无分电器点火装置。

　　1 系统构成

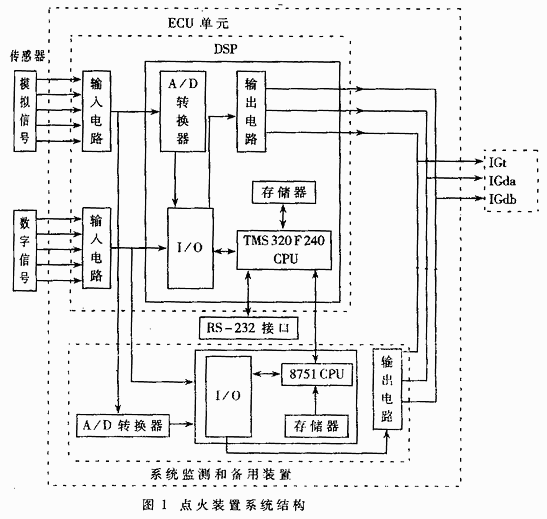

　　系统中央处理单元ECU由一片DSP和一片通用单片机组成。DSP主要用于对信号的采集、处理，控制算法实现，与辅助单元和PC机进行通讯；单片机主要用于系统监测和备用点火等。系统结构框图如图1所示。

　　系统采用了集成点火组件。点火组件用于完成闭合角控制、恒电流控制、过电压保护、停车断电保护等功能，并能通过缸序判别信号IGda、IGdb把点水信号Igt关入相应的点火驱动电路，产生点火确认信号IGf。

　　1.1 主CPU单元

　　系统主CPU采用DSP TMS320F240。它具有以下特点：32位中央算术逻辑单元CALU；16位×16位并行硬件乘法器；内置544字×16位双端口数据/程序RAM， 16K字×16位FLASH E2PROM；软件等待发生器的外部存储器接口模块，支持硬件等待状态；双10位高速A/D转换器；28个独立可编程的多路复用I/O引脚；基于锁相环的时钟模块；带实时中断的看门狗定时器模块；串行通讯接口；4级管道操作；8级硬件堆栈；6个外部中断；静态CMOS技术；4种低电源模式；最高频率为 40MHz；多数指令周期为单周期；完成一次点火提前角的计算时间限于1ms，比通用微处理机快10～100倍，大大地提高了点火系统的实时性。

　　主CPU 单元主要完成两大任务：一是确定当前工况下的最佳点火提前角，产生点火控制信号IGt和汽缸判定信号IGda与IGdb；二是通过RS-232接口与PC 机进行串行通信，主CPU可把采集的各种传感器的信号、发动机转速信号、故障代码等送到PC机中进行仿真与分析；PC机也可以把二进制程序代码及一些重要数据（如不同工况下的修正值等）送到主CPU的FLASH E2PROM单元。

　　TMS320F240扩展了四片CY7C169-25和一片8253，并采用74F148扩展外部中断源输入端。

　　1.2 监测和点火备用模块

　　监测和点火备用模块所使用的CPU是8751。该模块通过对各传感器信号、IGf信号等进行分析、诊断，对主CPU单元实施监测。当主CPU单元出现故障时，监测和点火备用模块立即接过点火控制权，并放弃监测工作。

　　8751单元扩展了2732、6264和8253各一片。采用一片AD574A和CD4051进行A/D转换，并用74LS148扩展了8个外部中断源输入端。

　　1.3 DSP数字控制器与PC机的串行通讯

　　TMS320F240 SCI模块支持CPU与使用标准NRZ格式的其它异步外设之间进行数字通信。SCI接收器和发送器是双缓冲的，具有独立的使能和中断时。SCI对接收的数据进行间断、奇偶性、超时、帧出错等检测。系统采用了RS-232异步串行通讯标准总线。

　　1.4 系统接口资源的分配

　　TMS320F240 DSP数字控制器与8751单片机提供的I/O接口与中断输入接口是有限的，为避免资源冲突，将外部的输入信号按表1进行优化分配。

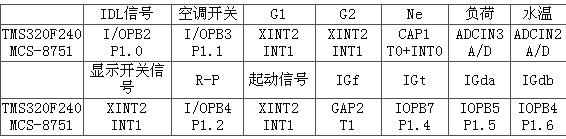

　　表1 外部输入信号优化分配

　　2 系统软件

　　2.1 点火提前角

　　点火提前角对发动机的工作性能影响较大，ECU按下式计算点火提前角：

　　实际点火提前角=初始点火提前角+基本点火提前角+修正点提前角

　　基本点火提前角数据以表格的形式存储在DSP的FLASH E2PROM中。实际上，基本点火提前角数据远不止256个。如果发动机转速与负荷不在基本点火提前角对应的点上，则采用多元线性回归法进行拟合:

　　式中，θ――基本点火提前角

　　n――发动机转速

　　l――发动机负荷

　　将离线生成的线性回归方程系数存储在ECU中。ECU根据转速和负荷信息，查阅基本点火提前角数据表，或查阅线性回归方程系数表计算基本点火提前角，并根据影响点火提前角其它因素（冷却水温信号、空调开关信号、怠速开关信号等）进行必要的修正后输出点火控制信号IGt。

　　不同型号的发动机，其点火提前角与线性回归方程式系数不同。系统ECU与PC机的通信功能提供了随时新这些数据的方便。
