汽车中央门锁控制装置的设计与应用

1 中央门锁系统组成和信号流程

如图2所示，系统主要由主控制器、执行器、遥控器以及连接线束构成。其中遥控器由编码电路、发射电路和电池组成，一般有2-4个按键，是一个小型发射装置，随身携带。主控制器由无线接收模块、电源（DC-DC转换器）、主控芯片（一般为单片机）、输人输出接口电路（完成电路间的匹配）组成，是一个智能控制单元，安装在车内较隐蔽的位置。执行器一般包括门锁电动机、报警喇叭、电源继电器、报警灯、燃油切断阀等。其中门锁电动机与门锁装成一体；报警灯与汽车转向信号灯共用；电源继电器、燃油切断阀安装在隐蔽的位置。下面从每个单元电路人手，分析系统的设计应用。

2 编码电路

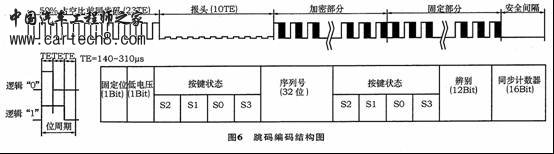

编码技术有固定编码技术和跳码编码技术。其电路分别如图3和图4所示。其编码结构图分别如图5和图6所示。

2.1 固定编码电路

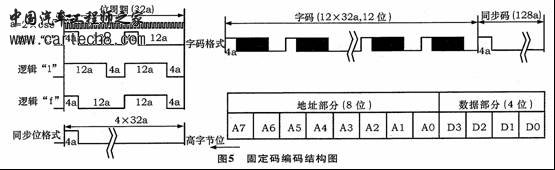

编码芯片-PT2262（以及解码PT2272）的第1-8脚为地址设定脚，有3种状态（悬空、接正电源、接搭铁）可供选择，可构成38种编码。编码由17脚(Dout）串行输出。编码结构如图5所示，每组由地址码、数据码、同步码组成一个完整的字码。当电路一定，字码就固定，每次一模一样，所以称为固定编码。每个字码之间有同步码隔开，每次至少产生4组字码。如果发送端一直按住按键，编码芯片也会连续输出。

2.2 跳码编码电路
