汽车中央门锁控制装置的设计与应用

编码芯片HCS200里面集成了KEELOQ算法和其他一些功能，带有4个按键接口，能产生24-1种的功能码。内置电可擦除存储器，用来存放序列号（SN）、加密钥匙（EN KEY）、同步码（SYNC）、种子码(SEED）等。序列号用来标识不同的对象；加密钥匙用来对输出的数据进行加密，增加破译的难度，它不直接输出；同步码是用来抗截获的，每次有键按下时，同步计数器的值就被更新，它经过加密变换后，由694（PWM）串行输出。

3 无线发射、接收电路

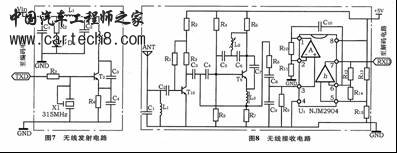

无线发射电路和无线接收电路分别如图7、图8所示。

图7所示无线发射电路是单管振荡电路，编码电路的输人信号起偏置电压的作用。当有按键按下时，编码电路得电工作，输出串行信号电压，高频发射电路起振并产生等幅高频振荡。键松开后发射电路停止振荡。可见发射电路完全受控于编码电路输出的数字信号，从而对发射电路完成幅度键控(ASK调制），相当于调制度为100%的调幅。振荡信号通过印制电路构成的电感产生电磁波，发送至空中。

图8所示无线接收电路是一款工作在间歇振荡状态下的再生检波电路，经过NJM2904整形、放大，得到与发射端反相的电压，直接输人解码电路。

4 解码电路和由单片机构成的控制电路

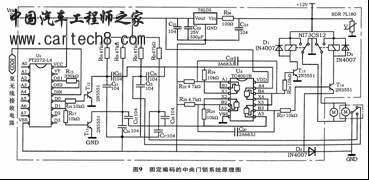

对于固定编码，可以用专用芯片PT2272硬件解码（图9），也可用单片机软件解码（图10）。解码思路：硬件解码电路PT2272在连续两次检测到地址码相同而且数据码一致，就把数据码中的“1”驱动相应的数据输出端为高电平（VT端同步为高电平）。

用单片机软件解码时，程序在判断出同步码后，对其后的字码进行脉冲宽度识别。如从第1个下降沿开始计时，并不断检测电平变化，一有电平变化，立即记录电平宽度。再继续计时直至出现第2个下降沿（因为输人的是反码）。记录两个下降沿的间隔，重复以上步骤。判断间隔，若在各自允许的误差范围内，译出此码位，否则认为误码、丢弃。连续正确检测12个码位后比较地址码和数据码，结果相同输出数据码。因为无线传输的特点，第1组字码非常容易受低电平干扰，往往会产生误码，所以程序可以丢弃处理。
