汽车中央门锁控制装置的设计与应用

对于跳码编码，同样可以用专用解码芯片（如HCS5XX ）硬件解码，也可用内置KEELOQ解码软件的单片机进行软件解码。跳码软件、硬件解码遵循KEELOQ算法：即在确认序列号匹配后，对接收的数据进行KEELOQ解密，然后检查同步计数器是否匹配，在确认其匹配后，再去处理接收到的按键信号指令（KEELOQ算法可查阅相关文献）。

KEELOQ加密解密技术是一种多变化、抗截获、安全可靠的加密解密技术。目前这项技术只掌握在国外少数几家公司手中，他们利用集成电路设计的优势，把这项技术封装在芯片里。

KEELOQ技术是一种复杂的协议，具有以下特点。①安全性非常好：同一条命令，kKEELOQ编码后每次得到的字码都不相同（在一个非常长的周期里），且这种变化是无规律的。②只有预先取得（通过学习）编码方的加密钥匙后，才能对接收到的数据进行有效解码。③特定的对象只有经过学习某一编码者的信息后，才能使用。④能随时清除已存的学习信息，使原来的编码无效，这样能有效避免第三方非法使用。⑤跳码技术能防止被截获后再转发带来的危害。

正是这些特点使得KEELOQ技术适合应用于中央门锁的无线控制。

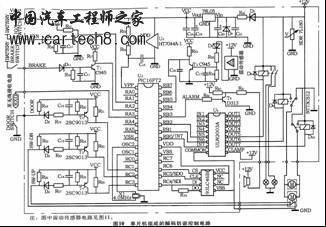

图9为固定编码的中央门锁系统原理图，其通过硬件解码实现无线遥控，不具有声、光提示和防盗报警功能。结构比较简单，编码固定，防盗效果差。目前在汽车上使用较少。图10为跳码编码控制器原理图，其以无线传输、KEELOQ加密解密技术为基础，加上单片机在控制方面的优势，既保证安全性要求，又可灵活实现声光提示、自动闭锁等实用功能。

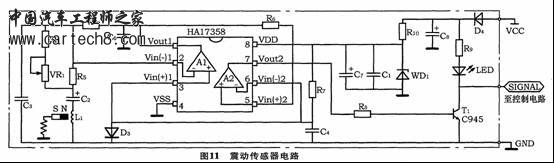

图10所示电路主要实现以下功能。①基本功能：手动、遥控开锁、闭锁。②声、光提示功能：遥控接收到有效信号，执行闭锁的同时发出一定声响和闪亮报警灯。③自动闭锁功能：行车第三次制动闭锁，熄火、停车后自动开锁。④防盗报警功能：当车主锁门离开车辆后（门灯开关、点火开关断开、门锁处于闭锁状态）5s，进人警戒状态。系统检测震动传感器信号（图11），依据预设震动水平（调整VR1），进行报警控制。

该系统是单片机微程序控制、无线加密技术的综合应用。设计时通过适当增加硬件线路，引人必要的电信号，由单片机软件配合，便可实现多种实用功能。通过整车电气结构的了解和客户需求的分析，可以开发功能新颖、安全性高、具有一定智能水平的中央门锁控制装置。事实证明，这类智能型中央门锁控制装置（又称防盗器）被大量使用，得到广大车主的认可。在实际应用中如何加强系统的可靠性和提高使用寿命，是软硬件设计必须考虑的，应采取多种措施，如增加看门狗、电压检测复位电路（图10中U3）、使用软件陷阱、提高元器件品质等。
