电动汽车电池管理系统的多路电压采集电路设计(组图)

多路仿真

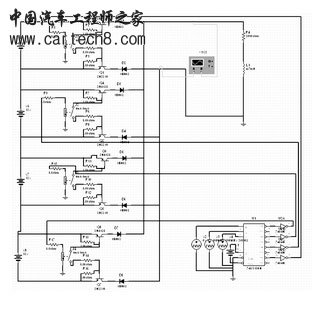

多路仿真模型如图５所示。

图5多路仿真模型

模型共有4路通道，每路电压为12V，采用电流开关控制采集通道的选通，控制电路为74LS138片选芯片。片选的三个输入端是频率为1000Hz、500Hz和250Hz的脉冲信号，这样，在输出端从Y0到Y7依次产生低电平信号，模型选用其中4路作为电流开关的控制信号。

当模型的第1路开通时，输出波形有比较明显的尖峰(峰值为10V左右)。而在其他路开通时，输出波形的尖峰比较小(峰值为1V左右)。而由单路仿真可知，电路中由感抗引起的尖峰一般不会到10V。
